Nr 39/2025 (1.12.2025)
W nadchodzących latach światło LED może odegrać znacznie większą rolę niż dotychczas.
Badacze z Uniwersytetu w Oulu przewidują, że nowoczesne oświetlenie stanie się jednocześnie środkiem komunikacji oraz źródłem energii dla ekologicznych systemów IoT. Skoro w naszych domach, biurach i przestrzeniach publicznych światło jest obecne niemal bez przerwy, naturalne staje się pytanie, czy nie można wykorzystać go również do przesyłania danych i zasilania urządzeń. Szacuje się, że do 2035 roku białe diody LED będą odpowiadać za większość globalnego oświetlenia wewnętrznego. W przeciwieństwie do tradycyjnych źródeł światła można je niezwykle szybko modulować, co umożliwia zastosowanie ich w technologii komunikacji przy użyciu światła widzialnego VLC. W takim systemie lampa LED przekazuje dane poprzez błyskawiczne, niewidoczne dla ludzkiego oka zmiany jasności. Odbiornik w smartfonie lub komputerze interpretuje te sygnały jako zera i jedynki dzięki czemu zwykła lampka może pełnić rolę nadajnika Li-Fi. Odpowiedź urządzenia może być natomiast wysyłana za pomocą światła podczerwonego, które pozostaje niewidoczne dla użytkownika.
Takie rozwiązanie sprawdza się szczególnie dobrze w środowiskach, w których fale radiowe mogą wywoływać zakłócenia, na przykład w szpitalach, zakładach produkcyjnych czy na pokładach samolotów. Istotną zaletą jest również wysoki poziom bezpieczeństwa, ponieważ sygnał świetlny pozostaje w obrębie pomieszczenia i nie może zostać przechwycony z zewnątrz. Komunikacja optyczna wymaga jednak zachowania bezpośredniej linii widzenia między nadajnikiem a odbiornikiem, dlatego nawet krótkotrwałe zasłonięcie sensora osłabia połączenie i może spowodować przełączenie urządzenia na standardową komunikację radiową. W projekcie SUPERIOT prowadzone są jednocześnie badania nad wykorzystaniem energii z otaczającego oświetlenia. Miniaturowe ogniwa fotowoltaiczne mogą zasilać niskoprądowe urządzenia IoT, co pozwala zastąpić tradycyjne baterie i ograniczyć ilość generowanych odpadów. Rozwiązanie to jest szczególnie przydatne w gęstych sieciach czujników odpowiedzialnych za monitoring środowiska, jakości powietrza, infrastruktury technicznej czy parametrów zdrowotnych użytkowników. Równolegle rozwijana jest elektronika drukowana, która umożliwia produkcję ultracienkich i lekkich modułów pomiarowych. Mogą one mieć formę naklejek monitorujących temperaturę i wilgotność w budynkach, inteligentnych etykiet na opakowaniach aktualizujących dane w czasie rzeczywistym lub prostych sensorów używanych w placówkach medycznych do lokalizowania sprzętu i monitorowania stanu pacjentów.
Połączenie komunikacji świetlnej, adaptacyjnych systemów łączności oraz zasilania energią pochodzącą z otoczenia zapowiada nową generację inteligentnych urządzeń, które będą tańsze, bardziej ekologiczne i odporne na zakłócenia radiowe. Potencjał tej technologii jest bardzo duży, jednak jej upowszechnienie będzie zależeć od praktycznych wdrożeń. Czy światło stanie się pełnoprawnym medium komunikacji i zasilania w inteligentnych miastach przyszłości? Czas pokaże czy ta koncepcja zostanie przyjęta na szeroką skalę.
AS07STCA-4K-miernik do instalacji RTV/SAT.
Miernik AS07STCA-4K marki ALPSAT R10206 to zaawansowane urządzenie pomiarowe przeznaczone do szczegółowej analizy sygnałów RTV/SAT w szerokim paśmie częstotliwości. Wyposażony w analizator widma, umożliwia obserwację rozkładu amplitud w funkcji częstotliwości, co pozwala szybko identyfikować zakłócenia, sygnały niepożądane oraz wszelkiego rodzaju anomalie pojawiające się w instalacjach. Wysoka rozdzielczość pomiarów sprawia, że przyrząd nadaje się zarówno do zadań diagnostycznych, jak i do precyzyjnego strojenia systemów telewizyjnych w instalacjach niskoprądowych. Urządzenie oferuje przejrzysty interfejs i czytelny wyświetlacz, co znacząco usprawnia codzienną pracę. AS07STCA-4K R10206 jest dostarczany wraz z certyfikatem kalibracji, potwierdzającym zgodność wyników pomiarowych. Dzięki temu użytkownik ma pewność, że uzyskane dane są wiarygodne i mogą być podstawą do odbiorów technicznych, raportów czy regulacji systemów.
Miernik AS07STCA-4K R10206 stanowi praktyczne i wszechstronne narzędzie, które realnie usprawnia pracę instalatora oraz podnosi jakość wykonywanych usług.
Dlaczego miernik AS07STCA-4K marki ALPSAT R10206 jest idealnym rozwiązaniem dla instalatorów?
- Pozwala na szybkie wykrywanie źródeł zakłóceń, co skraca czas diagnozy i ogranicza liczbę wizyt serwisowych.
- Wbudowany analizator widma umożliwia natychmiastowe wychwycenie problemów w sygnałach wykorzystywanych w instalacjach RTV, SAT, CCTV czy systemach telekomunikacyjnych.
- Dokładność potwierdzona certyfikatem kalibracji daje instalatorowi pełną podstawę do wykonywania pomiarów odbiorczych wymaganych przez inwestorów lub normy branżowe.
- Mobilna konstrukcja i intuicyjna obsługa sprawiają, że urządzenie można wygodnie używać w terenie, nawet w trudnych warunkach montażowych.
Czy antena zewnętrzna zwiększa prędkość sieci 5G?
W wielu przypadkach, gdy stacja bazowa oddalona jest od urządzenia mobilnego, występują problemy z odpowiednią siłą sygnału. W celu jej polepszenia należy najczęściej podłączyć do modemu odpowiednią antenę zewnętrzną. Istnieją jednak przypadki, gdzie zastosowanie anteny zewnętrznej nie jest związane z potrzebą poprawy sygnału 5G, lecz np. wymuszeniem transmisji danych pomiędzy konkretną stacją bazową, a modemem. Warto pamiętać, iż antena LTE powinna być szerokopasmowa - wiąże się to z wprowadzaniem nowych pasm 5G oraz ich agregacji.
Przed wyborem anteny zewnętrznej należy jednak sprawdzić jakie parametry posiada odbierany przez modem sygnał sieci 5G. W tym celu należy uruchomić panel diagnostyczny sieci znajdujący się w oprogramowaniu routera lub modemu, a następnie porównać parametry z przedstawionymi poniżej wartościami.
- RSRP (dBm) - (Reference Signal Receive Power) - miara mocy sygnału
- większe niż -79 dBm - moc sygnału bardzo dobra
- od -80 dBm do -90 dBm - moc sygnału dobra
- od -91 dBm a -100 dBm - moc sygnału słaba - należy zastosować antenę zewnętrzną lub zmienić lokalizację modemu
- mniej niż -100 dBm - moc sygnału bardzo słaba - należy zastosować antenę zewnętrzną
- RSRQ (dB) - (Reference Signal Received Quality) - miara jakości sygnału
- więcej niż -9 dB - bardzo dobrze
- od -10 dB do -15 dB - dobrze
- od -16 dB do -20 dB - źle - należy zastosować antenę zewnętrzną lub zmienić lokalizację modemu
- mniej niż -20 dB - bardzo źle - należy zastosować antenę zewnętrzną
- SINR (dB) - (Signal to Interference plus Noise Ratio) - miara jakości sygnału użytkowego w stosunku do zakłóceń szumu
- więcej niż 21 dB - bardzo dobrze
- od 13dB do 20 dB - dobrze
- od 0dB do 12 dB - źle - należy zastosować antenę zewnętrzną
- mniej niż 0 dB - bardzo źle - należy zastosować antenę zewnętrzną
- RSSI - (Received Signal Strength Indicator) - wskaźnik siły odbieranego sygnału włącznie z zakłóceniami; większa aktywność transferu danych - większe RSSI
- większe niż -73 dBm - bardzo dobrze
- od -75 dBm do -85 dBm - dobrze
- od -87 dBm do -93 dBm - źle - należy zastosować antenę zewnętrzną lub zmienić lokalizację modemu
- mniej niż -95 dBm - bardzo źle - należy zastosować antenę zewnętrzną
Zewnętrzna antena 5G może znacząco zwiększyć prędkość Internetu, ale tylko w określonych sytuacjach: przede wszystkim wtedy, gdy sygnał z nadajnika jest słaby lub niestabilny, a modem wbudowany w router odbiera stłumiony sygnał przez ściany. Antena montowana na zewnątrz ma zwykle większy zysk energetyczny niż standardowe anteny i odbiera silniejszy sygnał, dzięki czemu poprawia siłę oraz jakość sygnału (RSRP, RSRQ, SINR), co często przekłada się na wyższe prędkości pobierania i wysyłania oraz mniejsze opóźnienia. Nie oznacza to jednak, że sama antena przyspieszy sieć — jeśli w okolicy stacja bazowa jest przeciążona czy router źle dobrany do pasm 5G, to efekty mogą być niewielkie. W praktyce antena zewnętrzna najbardziej pomaga na obrzeżach zasięgu, w budynkach o grubych ścianach, na wsiach i w miejscach z zakłóceniami, gdzie poprawa parametrów radiowych daje realny wzrost osiąganych prędkości.
Integracja systemu kontroli dostępu z wideodomofonem IP Hikvision.
Na poniższym schemacie przedstawiono jednoabonentowy system wideodomofonu IP Hikvision, w którym jako stację zewnętrzną zastosowano wideoterminal kontroli dostępu DS-K1T344MBWX-E1 G75163, a jako stację wewnętrzną monitor DS-KH8380-WTE1 G74005. Zarówno stacja zewnętrzna, jak i wewnętrzna zostały podłączone do switcha PoE N29978. Sterowanie elektrozaczepem realizowane jest przez wbudowany przekaźnik w wideoterminalu z wykorzystaniem zewnętrznego zasilacza PSD12020 M18102 który dostarcza napięcie DC 12 V. Zastosowanie elektrozaczepu Bira XS00U-C G74242, który przy zasilaniu napięciem DC 12 V może pracować w sposób ciągły, pozwala na pozostawienie otwartych drzwi przez dłuższy czas w razie konieczności. Dzięki zastosowaniu wideoterminala kontroli dostępu, tego typu rozwiązanie może zostać wykorzystane np. w firmie, gdzie w godzinach pracy pracownicy autoryzują się za pomocą nadanych im uprawnień, natomiast osoby przychodzące z zewnątrz mogą zadzwonić na monitor wideodomofonowy. Wideoterminal posiada możliwość autoryzacji za pomocą kilku trybów: rozpoznawanie twarzy, karta Mifare oraz hasło. Po podłączeniu wideoterminala do sieci internetowej, możliwe jest zdalne otwieranie z wykorzystaniem aplikacji Hik-Connect.Schemat systemu wideodomofonowego w oparciu o wideoterminal DS-K1T344MBWX-E1 G75163
Technologia GreenPower UPS – jak działa i dlaczego oszczędza energię?
Firma CyberPower opracowała i opatentowała technologię GreenPower UPS, która znacząco poprawia efektywność pracy zasilaczy awaryjnych, redukuje zużycie energii oraz ogranicza generowanie ciepła. Dzięki temu użytkownicy mogą obniżyć koszty eksploatacji nawet o 93% w porównaniu z konwencjonalnymi systemami UPS.

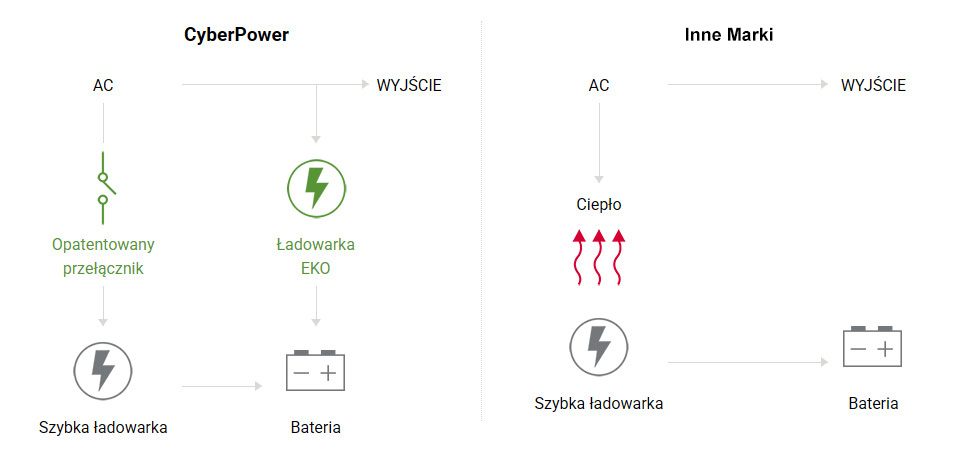

W działaniu kluczową rolę odgrywa opatentowany przełącznik oraz system podwójnej ładowarki. W tradycyjnych UPS-ach line-interactive akumulator jest stale doładowywany, nawet wtedy, gdy osiągnął pełną pojemność. Prowadzi to do ciągłego poboru energii, większej emisji ciepła oraz szybszego zużywania się baterii. CyberPower eliminuje ten problem poprzez automatyczne odłączanie szybkiej ładowarki, gdy akumulator jest w pełni naładowany. W praktyce oznacza to, że UPS zużywa wyłącznie tyle energii, ile jest rzeczywiście potrzebne, co znacznie poprawia jego sprawność energetyczną. Mniejsza ilość wytwarzanego ciepła przekłada się również na dłuższą żywotność zarówno elektroniki, jak i samego akumulatora.

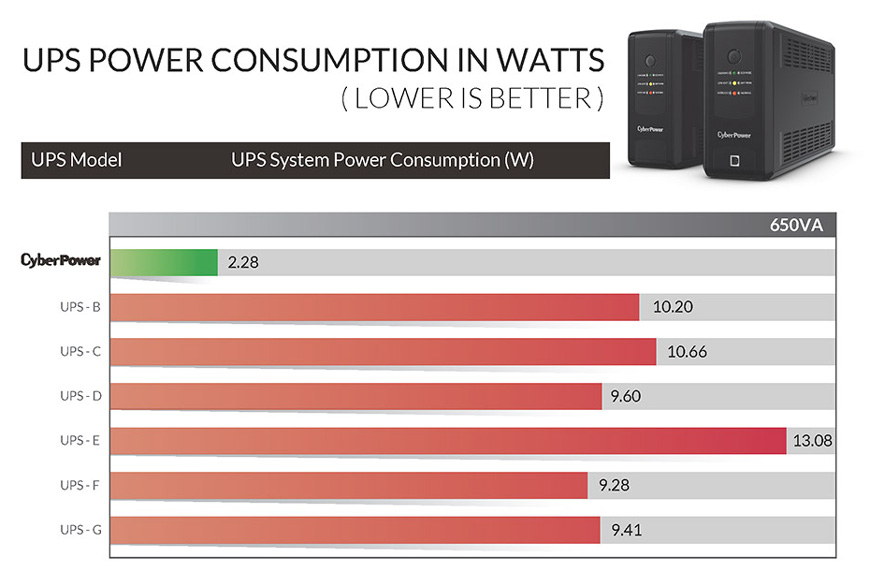

Efektywność energetyczna technologii GreenPower UPS została potwierdzona w testach porównawczych przeprowadzonych na urządzeniach serii CyberPower UT, które wykazały wyraźną redukcję poboru energii w stosunku do modeli innych producentów. Procedury testowe oraz środowisko badań zostały zweryfikowane przez niezależną jednostkę SGS, co dodatkowo potwierdza wiarygodność uzyskanych wyników. Pełen raport SGS można zobaczyć na stronie producenta.
Czy spaw może wzmacniać sygnał?
Instalatorzy wykonujący reflektometryczny pomiar linii światłowodowej mogą czasami zaobserwować pewną anomalię na reflektogramie oraz w tabeli zdarzeń. Mowa o tzw. "gainerach", czyli miejscach łączenia włókien (zazwyczaj będzie to spaw), na których zaobserwować można wzmocnienie sygnału wstecznie rozproszonego w kierunku reflektometru.Pozorne podbicie mocy sygnału zaobserwować można na reflektogramie, w postaci skokowego wzrostu mocy sygnału, oraz w tabeli zdarzeń (w kolumnie "tłumienie" zdarzenie takie będzie miało znak minus przed wartością tłumienia). Najczęściej zdarzenie takie rozpoznane zostanie poprawnie przez reflektometr i oznaczone jako "gainer", czyli "wzmacniacz".
Łączenie dwóch włókien (spaw) będzie zawsze dodatkowym źródłem tłumienia sygnału. Choć tłumienie to może być bliskie zeru w skutek stosowania coraz dokładniejszych spawarek z lepiej dopracowanymi programami spawania, nie ma fizycznej możliwości, aby łączenie włókien pozwoliło na wzmocnienie sygnału. Pozorne podbicie otrzymywane na reflektogramie jest konsekwencją zasady działania reflektometru i pojawia się w ściśle określonej sytuacji - gdy łączone są włókna o różnych średnicach pola modu (skrótowo określanego jako MFD - Mode Field Diameter) lub o różnych współczynnikach załamania światła (IOR). Różnice takie uwydatniają się najczęściej podczas łączenia włókien w różnych standardach - np. G.652.D oraz G.657.A1/A2/B3 - chociaż różnice mogą się zdarzyć również podczas łączenia tych samych włókien z kabli różnych producentów.
Wzmocnienie sygnału na reflektogramie pojawiać się będzie w sytuacji, gdy pomiar wykonywany jest od strony włókna o większym MFD (G.652.D) w kierunku włókna o mniejszym MFD (G.657A1/A2/B3). Aby prawidłowo zmierzyć takie zdarzenie, konieczne jest wykonanie pomiaru w kierunku przeciwnym. Wówczas zarejestrowane zostanie tłumienie i z pewnością będzie ono większe niż wartość pozornego wzmocnienia. Ostateczne tłumienie spawu wylicza się jako średnią arytmetyczną obu pomiarów.
 |  |
Przykład pomiaru, na którym widoczny jest spaw włókien G.652.D oraz G.657B3. W jednym kierunku rejestrowane jest tłumienie zdarzenia o wartości -0,119 dB (czyli wzmocnienie), w kierunku przeciwnym tłumienie tego samego zdarzenia wynosi już 0,264 dB. Ostatecznie więc tłumienie spawu wynosi: (-0,119 dB + 0,264) / 2 = 0,0725 dB. Pomiar wykonano reflektometrem Ultimode OR-20 L5830.
 | UPS CyberPower CP1600EIPFCRM2U (1600 VA, 1000 W, czysty sinus, RACK 19") N97136 zaprojektowany został do ochrony urządzeń sieciowych, systemów bezpieczeństwa oraz sprzętu wymagającego zasilania z aktywnym układem PFC (Power Factor Correction). UPS wyposażony jest w funkcję automatycznej regulacji napięcia (AVR), która stabilizuje napięcie wyjściowe i chroni podłączone urządzenia przed spadkami oraz skokami zasilania. Zastosowanie opatentowanej technologii GreenPower zwiększa efektywność pracy i redukuje emisję ciepła, co minimalizuje straty energii. | |
 | Stacja bramowa DS-KV6114-MWBE1 IP Villa (1-abonentowa, 4 Mpix, RFID, WiFi, natynkowa) Hikvision G73613 to 1-abonentowa stacja bramowa systemu wideodomofonowego IP Hikvision II generacji. Estetyczne wykonanie i duża funkcjonalność sprawiają, że stacja ta doskonale sprawdzi się przy budowie systemów dla domów jednorodzinnych. Wbudowana kamera kolorowa o rozdzielczości 4 Mpix z szerokimi kątami pokrycia (150° (H) / 75° (V)) wraz z oświetlaczem podczerwieni IR o zasięgu do 3 m, zapewnia prawidłową obserwację przez całą dobę. Wbudowany czytnik transponderów w standardzie Mifare (13,56 MHz) pozwala na otwieranie za pomocą kart czy breloków. Panel posiada 4 wejścia alarmowe oraz 2 wyjścia przekaźnikowe, przeznaczone do otwierania furtki czy bramy wjazdowej. | |
 | Patchcord wielomodowy PC-3304D-3 2xLC - 2xLC, duplex, OM4, 3 m L3323304_3 to odcinek wielomodowego kabla światłowodowego o długości 3 metrów zakończony złączami LC. Patchcordy ULTIMODE wykonywane i testowane są zgodnie z wytycznymi norm Międzynarodowej Komisji Elektrotechnicznej IEC 613000-3-34 oraz IEC 61300-3-6. Do każdego pigtaila dołączona jest stosowna etykieta potwierdzająca zgodność parametrów (tłumienie wtrąceniowe oraz tłumienie odbić) z klasą definiowaną przez ww. normy. Standard włókna: OM4. | |
