Informator TV-SAT, CCTV, WLAN

Nr 10/2026 (09.03.2026)

Project Silica może przechowywać dane przez tysiące lat.

Naukowcy związani z Microsoft Research w Cambridge opracowali nowatorski sposób długoterminowego archiwizowania danych, który jak twierdzą może uczynić je czytelnymi nawet przez ponad 10 000 lat. Tradycyjne nośniki, takie jak dyski twarde czy taśmy magnetyczne, mają ograniczoną trwałość i wymagają cyklicznej migracji danych na nowe nośniki, co jest kosztowne i ryzykowne. Nowa technologia, znana jako Project Silica, polega na zapisywaniu informacji wewnątrz kawałków szkła przy pomocy ultrakrótkich impulsów laserowych. Dane są kodowane jako drobne zmiany strukturalne tzw. voxele w materiale. W jednym fragmencie szkła o powierzchni 12 cm² i grubości 2 mm można zapisać aż 4,84 terabajta informacji. To mniej więcej tyle, ile zawierają dane z około 2 milionów książek drukowanych.
Technika została zoptymalizowana pod kątem szybkości i efektywności. Zespół badawczy wykorzystuje cztery wiązki lasera równocześnie, co pozwala zapisywać dane z dużą prędkością. Co ważne, naukowcy rozszerzyli zastosowanie metody z droższego szkła krzemionkowego na borokrzemianowe, które jest tańsze i łatwiej dostępne.

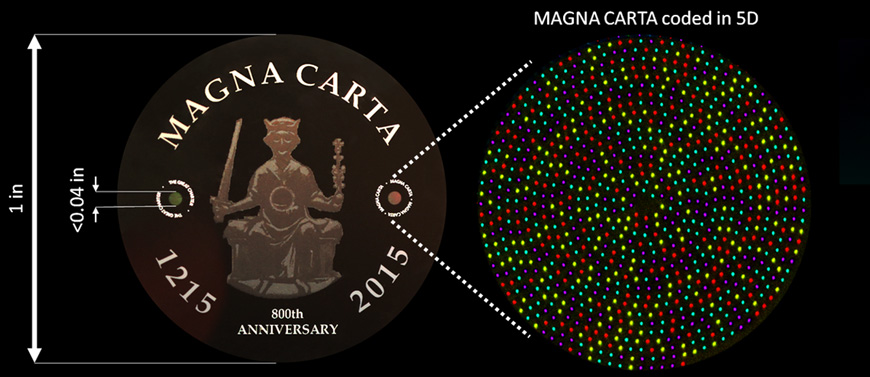

Przykład dysków do optycznego zapisu danych. Rozmazane obszary to rzeczywista strefa objętości danych. Źródło: 현동, CC BY-SA 4.0
Proces odczytu polega na skanowaniu szkła pod mikroskopem, a obrazy są następnie interpretowane przez algorytmy uczenia maszynowego. Całość: zarówno zapis, jak i odczyt jest w pełni zautomatyzowana, co ułatwia operowanie dużymi zbiorami danych. Choć rozwiązanie oferuje ogromną trwałość i stabilność, jego twórcy podkreślają, że nie jest to technologia przeznaczona dla zwykłych użytkowników. Ma raczej służyć dużym centrom danych i usługom chmurowym, które potrzebują niezawodnych archiwów.
Mimo obiecujących wyników, rozwiązanie wciąż znajduje się w fazie rozwoju. Jednym z głównych wyzwań pozostaje skalowalność czyli możliwość masowego i ekonomicznego wdrożenia technologii w globalnych centrach danych. Istotna jest także kwestia przyszłej kompatybilności. Aby dane zapisane dziś były czytelne za tysiące lat, konieczne będzie zachowanie wiedzy o sposobie ich kodowania i odczytu. Z drugiej strony, w kontekście rosnącej cyfryzacji świata od dokumentacji medycznej po archiwa kultury i nauki potrzeba długoterminowego, stabilnego przechowywania informacji staje się coraz pilniejsza. Jeśli technologia szklanego zapisu okaże się skalowalna i ekonomicznie uzasadniona, może stać się fundamentem nowej ery cyfrowej archiwizacji.

Dostęp do wiaty śmietnikowej z wykorzystaniem terminala DS-K1T805MBWX Hikvision.

Przy blokach mieszkalnych zawsze znajduje się miejsce gdzie przechowywane są kosze na śmieci. Często są to wiaty śmietnikowe lub wydzielona przestrzeń w budynku. Miejsca takie zazwyczaj są zamykane na klucz, po to, aby uniemożliwić osobom postronnym podrzucanie śmieci. Korzystając z takiego rozwiązania należy pamiętać o tym, że każdy lokator powinien mieć klucz, natomiast wkładka jest elementem mechanicznym, który przy dużej ilości użytkowników szybko się wyrabia i należy ją wymienić. Doskonałym rozwiązaniem w takim przypadku jest zastosowanie terminala kontroli dostępu zamiast tradycyjnego zamka drzwiowego.
Na poniższym schemacie przedstawiono terminal kontroli dostępu DS-K1T805MBWX G76256 marki Hikvision. Do terminala podłączono elektrozaczep HARTTE XS00U G74236 marki Bira oraz przycisk lokalnego otwierania zamontowany wewnątrz wiaty, który pozwala na zwolnienie elektrozaczepu i wyjście na zewnątrz w przypadku zamknięcia drzwi. Do zasilenia terminala i elektrozaczepu został wykorzystany zasilacz DC 12 V M1825 o maksymalnym prądzie 5 A.
Terminal wyposażony jest w klawiaturę oraz czytnik RFID pracujący w standardzie Mifare (13,56 MHz). Do urządzenia można dodać do 3 tys. użytkowników, których autoryzacja możliwa jest za pomocą karty, PIN-u lub też z wykorzystaniem podwójnej autoryzacji za pomocą karty i PIN-u. Terminal posiada interfejs przewodowy LAN oraz bezprzewodowy Wi-Fi. Konfiguracja i dodawanie użytkowników możliwa jest za pomocą przeglądarki internetowej lub aplikacji klienckiej iVMS-4200. Dodatkowo terminal posiada tryb Access Pointa, który pozwala na konfigurację i dodawanie użytkowników z wykorzystaniem interfejsu WiFi, będąc w zasięgu sieci. Po podłączeniu urządzenia do sieci internetowej możliwa jest zdalna obsługa urządzenia za pomocą aplikacji mobilnej HikConnect. Przy wykorzystaniu stałego zewnętrznego adresu IP i przekierowaniu portów, obsługa i konfiguracja terminala możliwa jest przez sieć internetową z dowolnego miejsca. Urządzenie posiada pamięć 10 tysięcy zdarzeń w której zapisywane są takie informacje jak np. autoryzacje użytkowników.

Optyczno-miedziana instalacja RTV/SAT z wykorzystaniem profesjonalnej linii urządzeń marki SIGNAL PROfessional.

Rozwiązanie to stosować można w dużych obiektach, w których odległość między klatkami wynosi więcej niż kilkadziesiąt metrów. Kabel światłowodowy stanowi doskonałą izolację od przepięć. Oznacza to, że wszelkie wyindukowane w okolicy anten przepięcia zatrzymają się na zainstalowanym zaraz za nimi nadajniku optycznym – wszystkie pozostałe elementy instalacji są w 100% chronione. Signal PROfessional do transmisji całego pakietu sygnałów telewizyjnych wykorzystuje 1 włókno światłowodowe.
Konwerter satelitarny QUATRO Inverto BLACK Ultra 0,2 dBA98266 Rezystor obciążeniowy (F) blokada DC, 75 OmR66205 Przejście wtyk F - wtyk F "szybkie"E8242 Nadajnik optyczny TR-501 (4x SAT IF+Terr) SIGNAL PROfessionalR69951 Odbiornik optyczny QUATRO REC-105 (4x SAT IF+Terr) SIGNAL PROfessionalR69953 Multiswitch przelotowy MS-508 SIGNAL PROfessional klasa A, 5-wejściowy, 8-wyjściowy z zasilaczemR69508 Multiswitch przelotowy MS-508 SIGNAL PROfessional klasa A, 5-wejściowy, 8-wyjściowy z zasilaczemR69508 Splitter optyczny 1x4 SC/APC Signal PROfessionalA98864 Antena satelitarna DIPOL DPL-120 + zez [jasnoszara, RAL7035]A9682 Antena radiowa Dipol 1RUZ PM BA0221 Antena telewizyjno-radiowa DIPOL-4/5-12 DAB DVB-T/T2A0140 Antena telewizyjna DIPOL SMART HORIZON DVB-T2A2230 Wzmacniacz kanałowy WWK ALPHA 2 TELMORR89065
Zastosowanie nadajnika optycznego TR-501 R69951 SIGNAL PROfessional umożliwia dystrybucję sygnałów radio/DVB-T2 oraz SAT z jednej pozycji satelitarnej za pomocą jednego włókna światłowodowego. Wbudowane diody LED na obudowie nadajnika pozwalają na szybką weryfikację poprawności połączeń oraz bieżącą diagnostykę sieci. Transmisja sygnałów z jednej pozycji satelitarnej realizowana jest z wykorzystaniem technologii WDM. Splitter optyczny 1x4 SC/APC SIGNAL PROfessional A98864 służy do podziału sygnału optycznego na cztery niezależne tory. Następnie sygnał trafia do odbiornika optycznego REC-105 R69953, który dokonuje konwersji sygnału ze światłowodu na medium miedziane. Odbiornik rozdziela pełne pasmo na cztery pary polaryzacja/pasmo (VL, HL, VH, HH) – analogicznie do pracy klasycznych konwerterów typu QUATRO – oraz na sygnał radio/DVB-T2. Za odbiornikami optycznymi realizowana jest standardowa instalacja multiswitchowa bazująca na multiswitchach Signal PROfessional.

Okablowanie sieciowe w domu.

Ze względu na postępujący rozwój techniki, zmiany w ofercie dostawców usług, jak również pojawiające się na rynku nowinki techniczne, polecany obecnie sposób kablowania budynku znacznie różni się od tego sprzed kilku lat.
Osoba planująca okablowanie domu pod Internet musi wziąć pod uwagę kilka czynników, które wpłynąć mogą na ostateczny układ przewodów. Ułożenie zbyt małej liczby przewodów lub wybór nieodpowiedniego typu kabli spowodować może znaczne ograniczenia użytkowe w przyszłości. Z drugiej jednak strony należy uwzględnić czynnik ekonomiczny i nie planować zbyt dużej liczby przewodów, które nigdy nie zostaną wykorzystane. Jak wobec tego obecnie poprawnie okablować dom?
Podstawowym medium transmisyjnym wykorzystywanym do budowy sieci LAN powinna być miedziana skrętka komputerowa. Wykorzystanie światłowodów do transmisji w domu z pewnością nie znajdzie uzasadnienia w ciągu najbliższych kilkunastu lat. W warunkach domowych zalecane jest wykorzystanie skrętki kategorii 5e lub 6. Ten typ przewodu umożliwia transmisję danych z prędkością do 1 Gb/s, co z pewnością okaże się wystarczające na przestrzeni kilkunastu, a nawet kilkudziesięciu lat. Osoby posiadające większy budżet mogą rozważyć ułożenie skrętki kategorii 6, która umożliwia transmisję danych nawet do 10 Gb/s. Biorąc pod uwagę obecność na rynku urządzeń pracujących z prędkością 2,5 Gb/s skrętka taka może okazać się bezpieczniejszym rozwiązaniem.
Sieć LAN w domu - schemat okablowania

Zielona linia ⇒ E1171 przewód koncentryczny 50 Ω Tri-Lan 240 do anteny LTE/5G
Fioletowa linia ⇒ E1611 przewód NETSET U/UTP 6 żelowany, czarny - skrętka zewnętrzna do anteny WLAN
Niebieska linia ⇒ E1608 przewód NETSET U/UTP 6 - skrętka wewnętrzna do gniazd
Jasnoniebieska linia ⇒ przewód operatora internetowego
Optymalnym wydaje się doprowadzenie jednego przewodu do każdego pomieszczenia w domu. Umożliwi to swobodę w wyborze lokalizacji dla punktu dostępowego. Należy pamiętać, że sygnał WiFi musi docierać do urządzeń takich jak: klimatyzatory, pompy ciepła (piece c.o.), rekuperatory, lodówki oraz do innych urządzeń wyposażonych w moduły WiFi. Możliwość swobodnego podłączenia komputera lub innego urządzenia do sieci przewodowej może również okazać się sprawą istotną. Pamiętać należy o tym, że część aplikacji dla stabilnego działania wymagać może połączenia kablowego. Mowa tu m.in. o strumieniowaniu filmów w wysokiej rozdzielczości czy grach on-line. Planując okablowanie należy pamiętać o tym, że z Internetu korzysta dziś nie tylko komputer osobisty. Skrętkę komputerową doprowadzić należy koniecznie do miejsc instalacji odbiorników TV, konsoli oraz kina domowego. Warto pomyśleć również o jednym gnieździe w kuchni, łazience oraz każdym innym pomieszczeniu.
Wykonując sieć LAN w domu, rozważyć należy potencjalne źródła dostępu do Internetu. Poprowadzenie skrętki komputerowej na najniższy poziom budynku pozwoli na łatwe podłączenie usług od lokalnego ISP, świadczącego usługi drogą tradycyjną lub po zainstalowaniu modemu kablowego - z sieci kablowej. Wyprowadzenie jednej zewnętrznej skrętki na dach pozwoli na uzyskanie dostępu do Internetu drogą radiową (montaż zintegrowanego z anteną punktu dostępowego). Warto również pomyśleć o zyskującym na popularności dostępie przez bezprzewodową sieć LTE/5G. Wyprowadzenie na dach dwóch koncentrycznych kabli 50 Ω pozwoli na montaż zewnętrznej anteny pracującej w technice MIMO i pełne wykorzystanie możliwości szybkiego Internetu.

Pozorne wzmocnienie sygnału na spawie światłowodowym.

Instalatorzy wykonujący reflektometryczny pomiar linii światłowodowej mogą czasami zaobserwować pewną anomalię na reflektogramie oraz w tabeli zdarzeń. Mowa o tzw. "gainerach", czyli miejscach łączenia włókien (zazwyczaj będzie to spaw), na których zaobserwować można wzmocnienie sygnału wstecznie rozproszonego w kierunku reflektometru.
Pozorne podbicie mocy sygnału zaobserwować można na reflektogramie, w postaci skokowego wzrostu mocy sygnału, oraz w tabeli zdarzeń (w kolumnie "tłumienie" zdarzenie takie będzie miało znak minus przed wartością tłumienia). Najczęściej zdarzenie takie rozpoznane zostanie poprawnie przez reflektometr i oznaczone jako "gainer", czyli "wzmacniacz".
Łączenie dwóch włókien (spaw) będzie zawsze dodatkowym źródłem tłumienia sygnału. Choć tłumienie to może być bliskie zeru w skutek stosowania coraz dokładniejszych spawarek z lepiej dopracowanymi programami spawania, nie ma fizycznej możliwości, aby łączenie włókien pozwoliło na wzmocnienie sygnału. Pozorne podbicie otrzymywane na reflektogramie jest konsekwencją zasady działania reflektometru i pojawia się w ściśle określonej sytuacji - gdy łączone są włókna o różnych średnicach pola modu (skrótowo określanego jako MFD - Mode Field Diameter) lub o różnych współczynnikach załamania światła (IOR). Różnice takie uwydatniają się najczęściej podczas łączenia włókien w różnych standardach - np. G.652.D oraz G.657.A1/A2/B3 - chociaż różnice mogą się zdarzyć również podczas łączenia tych samych włókien z kabli różnych producentów.
Wzmocnienie sygnału na reflektogramie pojawiać się będzie w sytuacji, gdy pomiar wykonywany jest od strony włókna o większym MFD (G.652.D) w kierunku włókna o mniejszym MFD (G.657A1/A2/B3). Aby prawidłowo zmierzyć takie zdarzenie, konieczne jest wykonanie pomiaru w kierunku przeciwnym. Wówczas zarejestrowane zostanie tłumienie i z pewnością będzie ono większe niż wartość pozornego wzmocnienia. Ostateczne tłumienie spawu wylicza się jako średnią arytmetyczną obu pomiarów.
Przykład pomiaru, na którym widoczny jest spaw włókien G.652.D oraz G.657B3. W jednym kierunku rejestrowane jest tłumienie zdarzenia o wartości -0,119 dB (czyli wzmocnienie), w kierunku przeciwnym tłumienie tego samego zdarzenia wynosi już 0,264 dB. Ostatecznie więc tłumienie spawu wynosi: (-0,119 dB + 0,264) / 2 = 0,0725 dB. Pomiar wykonano reflektometrem Ultimode OR-20 L5830.

System wideodomofonowy Dahua 2-Wire.

Istniejącą analogową instalację (wideo)domofonową można łatwo wymienić na bardziej zaawansowany system, oferujący większe możliwości. Jeśli nie ma możliwości wymiany okablowania na skrętkę komputerową, można wykorzystać system 2-Wire, który do działania wymaga jedynie dwóch żył kabla. Umożliwia to zachowanie istniejącego okablowania przy jednoczesnym zwiększeniu funkcjonalności, porównywalnej z systemami IP.
Budowa niewielkiego systemu opiera się na podłączeniu monitorów z interfejsem 2-Wire (na przykład Q6614W) oraz modułu głównego stacji bramowej (VTO2202F-P-S2 Q6035) do kontrolera 2-Wire Dahua VTNS2003B-2 Q6825 za pomocą magistrali 2-Wire. Magistrala ta umożliwia zasilanie urządzeń oraz nawiązanie komunikacji między nimi. Po podłączeniu dystrybutora do sieci LAN urządzenia są widoczne w sieci pod osobnymi adresami IP.
Taki system, oprócz podstawowej funkcjonalności, takiej jak wideo-rozmowa, otwieranie furtki i sterowanie bramą wjazdową, pozwala również na obsługę za pomocą aplikacji DMSS na smartfonie. Dzięki tej aplikacji można przekierować rozmowę na telefon w przypadku nieobecności lokatora oraz zdalnie otworzyć furtkę lub bramę.

Nowości produktowe:

Stabilizator PoE Etrix S-13 (WE PoE 802.3at; WY LAN + 12V, 2A)
Stabilizator PoE Etrix S-13 (WE PoE 802.3at; WY LAN + 12V, 2A) M18958 umożliwia zasilanie urządzeń nieobsługujących standardu PoE (Power over Ethernet) przy użyciu źródła zasilania zgodnego z 802.3af lub 802.3at. Dzięki temu można bez problemu podłączyć kamery IP, elektrozaczepy, Access Pointy, czy inne urządzenia sieciowe wymagające standardowego zasilania 12 V, bez potrzeby stosowania dodatkowych adapterów.

Switch PoE (extender) Etrix EW-11 (1 x WE PoE 802.3at, 1 x WY PoE 802.3at, 10/100Mbps)
Switch PoE (extender) Etrix EW-11 (1 x WE PoE 802.3at, 1 x WY PoE 802.3at, 10/100Mbps) M18961 przeznaczony jest do wydłużania zasięgu sieci Ethernet wraz z zasilaniem PoE, umożliwiając transmisję danych i zasilania do urządzeń takich jak: kamery IP, punkty dostępowe, czy telefony VoIP w miejscach, gdzie standardowa długość przewodu 100 metrów jest niewystarczająca. Urządzenie jest zgodne ze standardami IEEE 802.3af oraz IEEE 802.3at i pracuje w zakresie napięcia wejściowego DC 44–57 V. Maksymalna moc wyjściowa to 25,5 W.
Switch PoE (extender) Etrix E0-12 (1 x WE PoE 802.3at/Passive, 2 x WY PoE 802.3at, 10/100Mbps)
Switch PoE (extender) Etrix E0-12 (1 x WE PoE 802.3at/Passive, 2 x WY PoE 802.3at, 10/100Mbps) M18967 przeznaczony jest do wydłużania zasięgu sieci Ethernet z jednoczesnym zasilaniem urządzeń PoE, takich jak: kamery IP, punkty dostępowe, czy telefony VoIP. Urządzenie posiada dwa gniazda RJ-45 z wyjściem PoE i jest wyposażone w bryzgoszczelną plastikową obudowę, przystosowaną do montażu zewnętrznego na ścianie lub murze. Zaleca się instalację pod zadaszeniem w celu ochrony przed deszczem i nadmiernym nasłonecznieniem. Funkcja VLAN pozwala oddzielić urządzenia podłączone do portów PoE między sobą, dzięki czemu pracują w izolowanych segmentach sieci, co zwiększa bezpieczeństwo i porządek w instalacji.

Warto przeczytać:

Ustawienie czasu działania wyjścia impulsowego i przekaźnikowego w stacji bramowej DS‑KD7003EY‑IME2/A systemu 2‑Wire HD. W stacji bramowej DS-KD7003EY-IME2/A G73647 czas działania wyjścia impulsowego lub przekaźnikowego ustawia się za pomocą przełącznika DEC5, wybierając jedną z pozycji od 0 do 8. Każda z tych pozycji ma przypisany stały czas otwarcia: pozycje 0, 3 i 6 – 2 sekundy, pozycje 1, 4 i 7 – 5 sekund, pozycje 2, 5 i 8 – 10 sekund. Jednocześnie każda pozycja określa, które wyjście steruje zamkiem: impulsowe Lock1, przekaźnikowe Lock2 lub oba jednocześnie. Pozycje 0–2 aktywują wyłącznie Lock1 (DC Pulse), pozycje 3–5 wyłącznie Lock2 (Relay), natomiast pozycje 6–8 uruchamiają oba wyjścia jednocześnie. W zależności od liczby aktywnych wyjść na monitorze wewnętrznym pojawia się jedna lub dwie ikony zamków...>>>więcej
Opis przełączników: DEC1, DEC2 - numer budynku, DEC3, DEC4 - numer stacji bramowej,
DEC5 - czas otwarcia wyjść LOCK 1 i LOCK 2, DEC6 - numer stacji portierskiej
