Nr 9/2026 (02.03.2026)
Rozmowy bez barier językowych w T-Mobile.
Operator sieci komórkowej T-Mobile w USA zaprezentował usługę Live Translation, która pozwala tłumaczyć rozmowy telefoniczne w czasie rzeczywistym. To rozwiązanie ma ułatwić komunikację z osobami mówiącymi w innych językach. Tłumaczenie odbywa się bezpośrednio na poziomie sieci operatora, a nie w samym telefonie, co oznacza, że z funkcji można skorzystać praktycznie na każdym urządzeniu obsługującym zwykłe połączenia głosowe.
Film reklamowy dostawcy usługi
Źródło: T-Mobile via YouTube
Źródło: T-Mobile via YouTube
Live Translation działa w trakcie standardowej rozmowy telefonicznej. Użytkownik inicjuje połączenie jak zwykle, a następnie aktywuje funkcję odpowiednim kodem w trakcie rozmowy. System wykorzystujący sztuczną inteligencję rozpoznaje języki obu rozmówców i przekazuje każdemu z nich przetłumaczoną wersję wypowiedzi z bardzo małym opóźnieniem. Dzięki temu konwersacja może przebiegać płynnie, bez długich przerw czy konieczności ręcznego wpisywania tekstu. Co istotne, tylko jedna ze stron musi być klientem T-Mobile, natomiast druga osoba może korzystać z dowolnej sieci i również nie musi instalować żadnego oprogramowania. Usługa obejmuje ponad 50 języków, co czyni ją pomocną zarówno w życiu prywatnym, jak i w pracy.
Obecnie rozwiązanie jest dostępne w fazie beta dla wybranych klientów w Stanach Zjednoczonych. W okresie testowym korzystanie z usługi jest bezpłatne, natomiast szczegóły dotyczące ewentualnych opłat po zakończeniu bety nie zostały jeszcze ujawnione. T-Mobile podkreśla, że celem projektu jest eliminowanie barier językowych w codziennej komunikacji. Live Translation wpisuje się w trend wykorzystywania sztucznej inteligencji w telekomunikacji. Jeśli technologia sprawdzi się w praktyce i zapewni odpowiednią jakość tłumaczeń, może stać się jednym z najważniejszych narzędzi komunikacyjnych najbliższych lat, szczególnie w coraz bardziej globalnym i mobilnym świecie.
Okablowanie strukturalne "miedziane".
Okablowanie strukturalne to standaryzowany system infrastruktury telekomunikacyjnej, który służy do przesyłania danych, głosu i obrazu w budynkach biurowych i przemysłowych. System ten jest zaprojektowany w sposób modułowy, co umożliwia łatwą rozbudowę, modyfikację oraz zarządzanie siecią teleinformatyczną.
Dedykowane elementy systemu okablowania NETSET firmy DIPOL:
Gwarancja systemowa na okablowanie strukturalne to dokument wydawany przez producenta systemu okablowania, który potwierdza jej niezawodne działanie przez określony czas - 25 lat. Taka gwarancja obejmuje zarówno elementy systemu, jak i ich poprawne funkcjonowanie w ramach zainstalowanej infrastruktury sieciowej.
Cele i zakres gwarancji systemowej:
- Potwierdzenie zgodności
- Gwarancja zapewnia, że wszystkie komponenty systemu, takie jak kable, gniazda, patch panele i urządzenia pasywne, spełniają odpowiednie normy międzynarodowe, np. EN 50173, ISO/IEC 11801 czy TIA/EIA-568.
- Długoterminowe działanie
- Instalacja ma działać bezawaryjnie przez cały okres gwarancji, zapewniać odpowiednią przepustowość oraz jakość transmisji danych.
- Ochrona inwestycji
- Gwarancja daje użytkownikowi końcowemu pewność, że infrastruktura spełni przyszłe wymagania technologiczne (np. obsługę wyższych prędkości transmisji danych).
Certyfikat, który otrzymuje inwestor dotyczący okablowania strukturalnego.
Gwarancja systemowa obejmuje:
- Zgodność z normami – potwierdzenie, że instalacja spełnia wymagania określonych standardów (np. EN 50173, ISO/IEC 11801).
- Parametry transmisji – gwarancję odpowiednich prędkości transmisji danych (np. 1 Gb/s, 10 Gb/s).
- Kompatybilność – zapewnienie prawidłowego współdziałania komponentów w ramach jednego systemu.
- Wytrzymałość mechaniczna – trwałość kabli, gniazd i innych komponentów w warunkach eksploatacyjnych.
Zalety gwarancji systemowej:
- Pewność działania – użytkownik ma pewność, że system będzie działał zgodnie z wymaganiami przez wiele lat.
- Wsparcie techniczne – w razie problemów technicznych użytkownik może liczyć na pomoc producenta.
- Redukcja kosztów napraw – w przypadku awarii elementów firma DIPOL w ramach gwarancji wymienia elementy na nowe.
- Zwiększenie wartości inwestycji – gwarancja potwierdza jakość infrastruktury, co może być istotne np. w przypadku sprzedaży budynku.
Gwarancja systemowa na okablowanie strukturalne to nie tylko formalny dokument, ale przede wszystkim potwierdzenie wysokiej jakości instalacji oraz zapewnienie niezawodności przez długie lata. Wybór systemu z gwarancją firmy DIPOL daje pewność, że infrastruktura sieciowa sprosta zarówno obecnym, jak i przyszłym wymaganiom technologicznym.
Ustawienie czasu działania wyjścia impulsowego i przekaźnikowego w stacji bramowej DS‑KD7003EY‑IME2/A systemu 2‑Wire HD.
W stacji bramowej DS-KD7003EY-IME2/A G73647 czas działania wyjścia impulsowego lub przekaźnikowego ustawia się za pomocą przełącznika DEC5, wybierając jedną z pozycji od 0 do 8. Każda z tych pozycji ma przypisany stały czas otwarcia: pozycje 0, 3 i 6 – 2 sekundy, pozycje 1, 4 i 7 – 5 sekund, pozycje 2, 5 i 8 – 10 sekund. Jednocześnie każda pozycja określa, które wyjście steruje zamkiem: impulsowe Lock1, przekaźnikowe Lock2 lub oba jednocześnie. Pozycje 0–2 aktywują wyłącznie Lock1 (DC Pulse), pozycje 3–5 wyłącznie Lock2 (Relay), natomiast pozycje 6–8 uruchamiają oba wyjścia jednocześnie. W zależności od liczby aktywnych wyjść na monitorze wewnętrznym pojawia się jedna lub dwie ikony zamków.
Opis przełączników: DEC1, DEC2 - numer budynku, DEC3, DEC4 - numer stacji bramowej,
DEC5 - czas otwarcia wyjść LOCK 1 i LOCK 2, DEC6 - numer stacji portierskiej
DEC5 - czas otwarcia wyjść LOCK 1 i LOCK 2, DEC6 - numer stacji portierskiej
Pozycja 9 działa inaczej niż pozostałe. Czas otwarcia zamka nie jest wtedy ustawiony na stałe lecz można go skonfigurować po zalogowaniu się do stacji bramowej przez przeglądarkę WWW. W tym trybie zarówno Lock1, jak i Lock2 mogą mieć ustawiony czas działania z poziomu interfejsu WWW. Dodatkowo wyjście Lock2 można przełączyć w konfiguracji na dwa tryby pracy: „electric lock” (sterowanie zamkiem z czasem ustawianym w WWW) lub „doorbell” (wyjście dzwonka). Oznacza to, że w pozycji 9 Lock2 nie jest na stałe przypisany do funkcji dzwonka a jego działanie zależy od ustawień w interfejsie WWW. Dzięki temu pozycja 9 daje największą elastyczność, ponieważ pozwala ustawić dowolnie czas otwarcia z zakresu od 1-255 s oraz wybrać czy Lock2 ma sterować zamkiem czy pracować jako wyjście dzwonka.

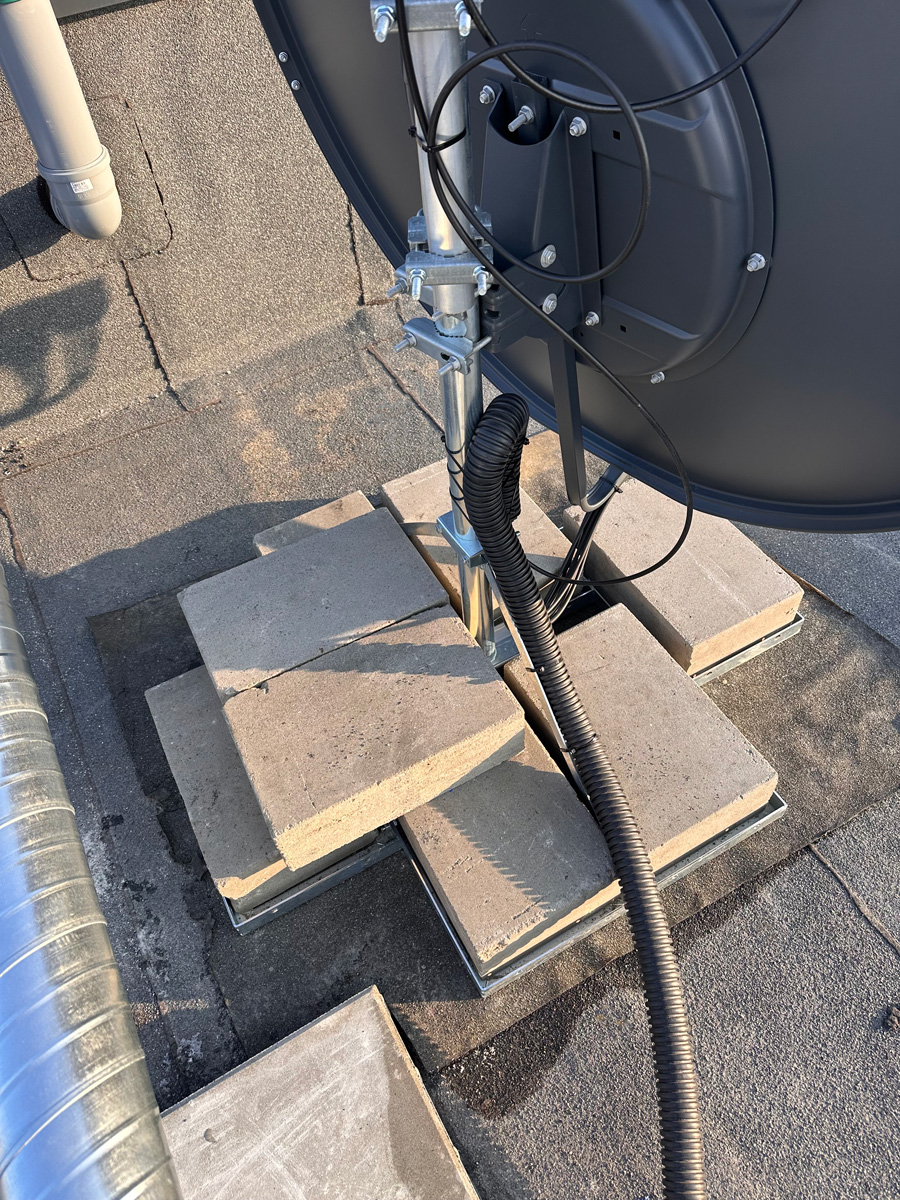

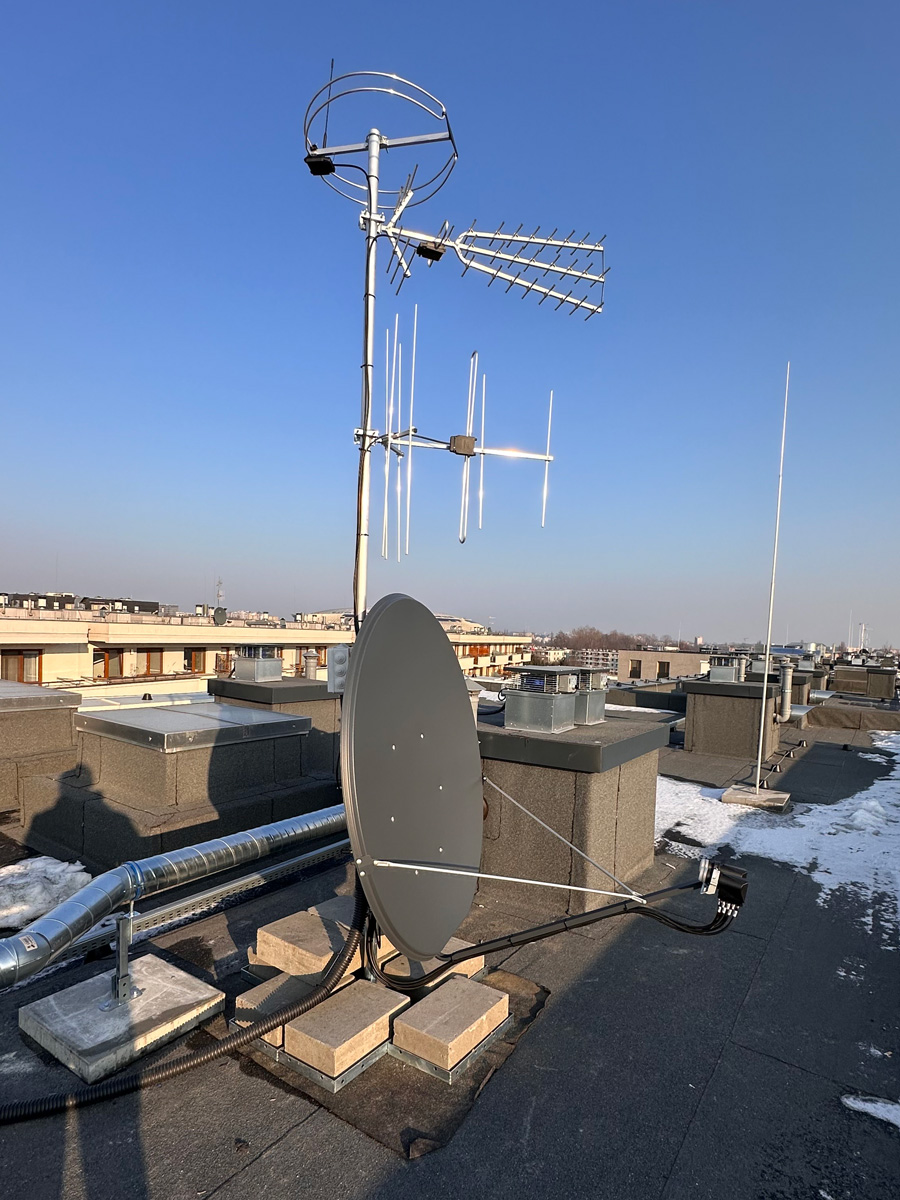

Montaż anteny satelitarnej na płaskiej powierzchni.
Maszty balastowe to konstrukcje zaprojektowane do montażu anten, oświetlenia, sygnalizacji lub innych urządzeń na dachach oraz innych płaskich powierzchniach, bez konieczności ingerowania w strukturę podłoża. Ich stabilność zapewniana jest poprzez odpowiednio dobrany balast (najczęściej betonowe płyty obciążające), który zapobiega przewróceniu się masztu pod wpływem wiatru czy drgań. Maszty balastowe znajdują szerokie zastosowanie w instalacjach tymczasowych i stałych, szczególnie tam, gdzie brak jest możliwości trwałego zakotwienia masztu lub gdy wymagane jest zachowanie integralności pokrycia dachowego. W zależności od potrzeb dostępne są różne wysokości masztów, a masa balastu dobierana jest tak, aby spełnić wymagania bezpieczeństwa dla danej strefy wiatrowej. Wielkość ramek balastowych/balastu została tak dobrana, aby można je było wynieść na dach nawet przez mały właz dachowy. |  |
ATLAS-11 ZB-1100/50 E8748 przeznaczony jest głównie do montażu anten satelitarnych. Montaż anteny satelitarnej o średnicy 120 cm na maszcie balastowym wykonuje się w sytuacjach, gdy nie ma możliwości trwałego mocowania do konstrukcji budynku, np. na dachach płaskich pokrytych papą lub membraną dachową. Rozwiązanie balastowe pozwala na stabilne ustawienie anteny bez ingerencji w podłoże, pod warunkiem zachowania odpowiednich zasad bezpieczeństwa. Podstawa balastowa musi posiadać odpowiednio rozłożony ciężar, aby zapewnić odporność na wiatr. W konstrukcjach rozłożystych zaleca się min. 150 kg a w konstrukcjach zwartych około 300 kg balastu przy antenie o średnicy 120 cm. Maszt powinien być zamocowany do podstawy w sposób sztywny, z zastosowaniem śrub o wysokiej wytrzymałości. Balast można wykonać z bloczków betonowych lub płyt chodnikowych, montowanych na gumowych podkładkach chroniących pokrycie dachowe.
Najstarszym typem był szlif FF (Flat Face), czyli płaski. W tym rozwiązaniu czoło ferruli oraz włókna jest idealnie prostopadłe do osi światłowodu. Obecnie szlif FF praktycznie nie jest stosowany w nowoczesnych instalacjach telekomunikacyjnych ze względu na bardzo wysokie odbicia wsteczne (ok. −14 dB), które negatywnie wpływają na pracę laserów i systemów o dużej przepływności. Można go jeszcze spotkać w starszych systemach, w prostych instalacjach laboratoryjnych lub w torach pomiarowych, gdzie odbicia nie mają krytycznego znaczenia.
Kolejnym krokiem rozwoju był szlif PC (Physical Contact). W tym przypadku powierzchnia ferruli jest lekko wypukła (sferyczna), a wierzchołek krzywizny znajduje się dokładnie w osi włókna. Po złączeniu dwóch konektorów rdzenie światłowodów stykają się bezpośrednio, co znacząco zmniejsza odbicia wsteczne (typowo do ok. −40 dB). Szlif PC był szeroko stosowany w systemach telekomunikacyjnych pierwszych generacji i do dziś można go spotkać w niektórych instalacjach przemysłowych, choć w praktyce został w dużej mierze zastąpiony przez ulepszoną wersję UPC.
Szlif UPC (Ultra Physical Contact) to rozwinięcie technologii PC, zapewniające bardziej precyzyjną geometrię i gładszą powierzchnię styku. Dzięki temu osiąga bardzo niskie odbicia wsteczne (nawet poniżej −50 dB) oraz małą tłumienność wtrąceniową. Złącza UPC są dziś standardem w sieciach telekomunikacyjnych, transmisji danych, FTTH oraz w większości aktywnych urządzeń optycznych. Najczęściej spotyka się je w złączach typu SC, LC czy FC w wersji oznaczanej jako /UPC (zwykle z niebieskim kolorem elementów identyfikacyjnych).
Najbardziej zaawansowaną wersją jest szlif APC (Angled Physical Contact), w którym czoło ferruli jest dodatkowo nachylone (najczęściej pod kątem 8°). Odbite światło nie wraca wtedy do rdzenia włókna, lecz ucieka do płaszcza, co pozwala osiągnąć bardzo wysoką tłumienność odbiciową (nawet −60 dB i lepiej). Szlif APC stosuje się w systemach wrażliwych na odbicia, takich jak sieci CATV, systemy RF over Fiber, PON/GPON oraz w transmisjach dalekiego zasięgu i systemach z wykorzystaniem laserów o dużej mocy. Złącza APC są zwykle oznaczane kolorem zielonym i mogą być łączone wyłącznie z innymi złączami APC.
Znaczenie skrótów:
FF - Flat Fiber - czoło ferrul płaskie, duża powierzchnia styku
PC - Physical Contact - czoło ferrul płaskie, nieco mniejsza powierzchnia styku
UPC - Ultra Pfysical Contact - czoło ferrul płaskie, mała powierzchnia styku
APC - Angled Pfysical Contact - czoło ferrul ścięte pod kątem, mała powierzchnia styku
FF - Flat Fiber - czoło ferrul płaskie, duża powierzchnia styku
PC - Physical Contact - czoło ferrul płaskie, nieco mniejsza powierzchnia styku
UPC - Ultra Pfysical Contact - czoło ferrul płaskie, mała powierzchnia styku
APC - Angled Pfysical Contact - czoło ferrul ścięte pod kątem, mała powierzchnia styku
Szyfrowana transmisja obrazu w rejestratorze Dahua.
Rejestratory Dahua umożliwiają włączenie szyfrowania obrazu, co znacząco utrudnia jego przechwycenie przez osoby trzecie. Funkcja ta jest szczególnie istotna w miejscach o podwyższonych wymaganiach bezpieczeństwa, takich jak banki, firmy czy instytucje publiczne, gdzie ochrona wrażliwych informacji ma kluczowe znaczenie.Dodatkowo, szyfrowanie zabezpiecza nagrania przed edytowaniem lub podmianą, co może być niezwykle ważne w sytuacji konieczności wykorzystania ich jako materiału dowodowego. Warto włączyć tę funkcję zwłaszcza wtedy, gdy monitoring działa w sieci lub istnieje ryzyko nieautoryzowanego dostępu do systemu.
Do szyfrowania wykorzystywany jest algorytm AES (Advanced Encryption Standard). Jest to szyfr symetryczny, co oznacza, że ten sam klucz służy zarówno do szyfrowania, jak i deszyfrowania danych.
Szyfrowanie można włączyć zarówno zdalnie — za pomocą przeglądarki internetowej — jak i lokalnie, korzystając z myszy oraz monitora podłączonego bezpośrednio do rejestratora. Poniżej znajduje się zrzut ekranu z przeglądarki, pokazujący, gdzie należy szukać opisanej opcji.
Szyfrowanie można włączyć zarówno zdalnie — za pomocą przeglądarki internetowej — jak i lokalnie, korzystając z myszy oraz monitora podłączonego bezpośrednio do rejestratora. Poniżej znajduje się zrzut ekranu z przeglądarki, pokazujący, gdzie należy szukać opisanej opcji.
 | Moduł bateryjny CyberPower BP48VP2U02 (8x 12V/9Ah, 48V) N97144 to rozszerzony moduł akumulatorowy (EBM), przeznaczony do współpracy z kompatybilnymi systemami UPS w celu wydłużenia czasu podtrzymania zasilania podczas przerw w dostawie energii elektrycznej. Moduł wyposażono w złącza zasilania DC typu plug-and-play, które umożliwiają łatwe i szybkie podłączanie wielu jednostek EBM, zapewniając elastyczną rozbudowę systemu. | |
 | UPS CyberPower OLS2000ERT2UA (2000VA, 1800W, czysty sinus, online, RACK 19") N97152 to wysokowydajny zasilacz UPS z topologią podwójnej konwersji online, który zapewnia stabilne i czyste napięcie sinusoidalne dla urządzeń krytycznych, takich jak serwery, NAS, rejestratory DVR i systemy nadzoru, a także infrastruktura transportowa i systemy awaryjne. Urządzenie jest idealne do instalacji w serwerowniach oraz małych centrach danych. | |
 | Konektor wtyk N - wtyk SMA na przewodzie RF-5 1m E83289 to przewód zakończony wtykiem N oraz wtykiem SMA o długości 1 metr. Idealny do podłączenia: anten, routerów LTE, modułów GSM lub urządzeń radiowych wymagających złącza SMA. Wysoka jakość wykonania zapewnia niski poziom strat sygnału i trwałe połączenie. | |
