Laserowy internet z kosmosu.

Europejska Agencja Kosmiczna (ESA) ogłosiła przełom w dziedzinie komunikacji satelitarnej - po raz pierwszy udało się ustanowić laserowe połączenie o wysokiej przepływności między samolotem a satelitą geostacjonarnym. Eksperyment został przeprowadzony we współpracy z firmą Airbus Defence and Space, holenderskim instytutem badawczym TNO oraz niemiecką firmą TESAT. Celem projektu było pokazanie, że przyszłe systemy komunikacji mogą zapewnić bardzo szybki i bezpieczny dostęp do Internetu nawet w trudnych warunkach, takich jak loty na dużej wysokości, czy podróże przez odległe regiony.

Test odbył się podczas lotów badawczych nad miastem Nîmes we Francji. Na pokładzie samolotu znajdował się terminal laserowy UltraAir, który nawiązał stabilne połączenie z satelitą Alphasat TDP-1 znajdującym się na orbicie geostacjonarnej około 36 000 kilometrów nad Ziemią. Podczas eksperymentu udało się osiągnąć prędkość transmisji danych na poziomie około 2,6 Gb/s, utrzymując jednocześnie połączenie bez błędów przez kilka minut. Jest to ogromne osiągnięcie technologiczne, biorąc pod uwagę dużą odległość oraz fakt, że samolot poruszał się z dużą prędkością.

Komunikacja laserowa ma wiele zalet w porównaniu z tradycyjną transmisją radiową. Wiązka laserowa jest znacznie węższa niż fale radiowe, dzięki czemu sygnał może przenosić więcej informacji i jest trudniejszy do przechwycenia lub zakłócenia. Ponadto wykorzystanie laserów pomaga rozwiązać problem przeciążenia pasm radiowych, które są coraz bardziej zatłoczone wraz z rosnącą liczbą satelitów i urządzeń komunikacyjnych. Dzięki temu technologia ta może w przyszłości zapewnić znacznie szybsze i bardziej bezpieczne połączenia.

Jednym z największych wyzwań podczas testów była konieczność bardzo precyzyjnego celowania wiązki laserowej. Nawet niewielkie drgania samolotu, ruch satelity czy zakłócenia atmosferyczne mogą spowodować utratę sygnału. Mimo tych trudności system utrzymywał stabilne połączenie, co potwierdza, że technologia optycznej komunikacji kosmicznej może działać także w dynamicznych warunkach. Osiągnięcie to pokazuje, jak zaawansowane stały się nowoczesne systemy komunikacji satelitarnej.

W przyszłości takie rozwiązania mogą znacząco poprawić dostęp do Internetu na pokładach samolotów, statków czy w odległych regionach świata. Projekty rozwijane przez ESA, między innymi w ramach programu ScyLight i ARTES, mają doprowadzić do stworzenia globalnych sieci komunikacji laserowej w przestrzeni kosmicznej. Otwiera to drogę do nowej generacji usług komunikacyjnych, które będą szybsze, bardziej niezawodne i bezpieczne niż dotychczasowe systemy oparte na falach radiowych.

Jak przechwycić obraz z HDMI na laptopie lub telefonie?

Podczas instalacji systemów monitoringu, dekoderów, czy innych urządzeń wyposażonych w wyjście HDMI często pojawia się problem z szybkim podglądem obrazu. Sprzęt bywa montowany w szafach RACK lub w trudno dostępnych miejscach, gdzie na stałe nie ma podłączonego monitora. W takiej sytuacji każda zmiana ustawień lub diagnostyka wymaga przynoszenia dodatkowego ekranu, co jest niewygodne i wydłuża czas pracy.

Praktycznym rozwiązaniem jest wykorzystanie grabbera HDMI, takiego jak Etrix GR-24K M31245. Urządzenie pozwala przechwycić sygnał wideo i audio z portu HDMI i przesłać go bezpośrednio do laptopa lub komputera przez USB. Dzięki temu instalator może użyć swojego komputera jako monitora serwisowego. Dodatkowym atutem jest złącze USB-C, które umożliwia podłączenie grabbera także do smartfona z obsługą OTG.

Grabber działa w trybie Plug & Play, ponieważ system rozpoznaje go jako zwykłą kamerę internetową. Nie ma potrzeby instalowania dodatkowych sterowników – po podłączeniu urządzenie jest automatycznie wykrywane przez system. Obraz można wyświetlić w programach takich jak OBS Studio, VLC czy nawet w systemowej aplikacji Aparat w Windows. Urządzenie zostało zaprojektowane z myślą o niskim opóźnieniu, dzięki czemu obraz jest wyświetlany niemal w czasie rzeczywistym. Pozwala to wygodnie konfigurować rejestratory CCTV, dekodery lub inne urządzenia HDMI bez potrzeby podłączania osobnego monitora.

Ekran dotykowy w spawarce Signal Fire Ai-9.

Signal Fire AI-9 L5875 to spawarka, której jakość została wielokrotnie potwierdzona podczas blisko 7-letniej obecności na rynku. Model ten doczekał się teraz dużej aktualizacji sprzętowej. Najnowsza wersja wyposażona jest w ekran dotykowy umożliwiający korektę większości ustawień (w tym m.in. kalibrację łuku elektrycznego) bez konieczności stosowania telefonu i aplikacji SignalFire2. Ponadto do zestawu dołączona jest gilotyna Signal Fire S12 - tzw. "one-step cleaver" umożliwia wykonanie pełnej operacji cięcia w zaledwie jednym ruchu.

Kabel antenowy do routerów 5G.

Anteny wykorzystywane do poprawy sygnału operatora telefonii komórkowej posiadają impedancję 50 Ohm, dlatego każdy element toru radiowego musi posiadać taką wartość impedancji (niedopuszczane jest wykorzystywanie telewizyjnego przewodu koncentrycznego, który posiada impedancję 75 Ohm). Przykładowym kablem wykorzystywanym do przedłużenia przewodu z anteny jest Tri-LAN 240 E1171. Jeśli chodzi o złącza, to najczęściej kabel anteny zakończony jest złączem SMA, do którego można podpiąć dodatkowy konektor antenowy dedykowany do konkretnego modemu.

Podczas doboru anteny zewnętrznej należy sprawdzić, czy modem obsługuje technikę MIMO (dwa złącza antenowe). Tego typu modemy wymagają zastosowania odpowiednich anten gwarantujących zachowanie możliwie wysokiej przepustowości kanału transmisyjnego. Od modemu typu MIMO należy poprowadzić dwa przewody koncentryczne do anten.

Najpopularniejszymi złączami w modemach są złącza SMA - wówczas złącze anteny, np. A741024, pasuje bezpośrednio. W przypadku, gdy modem posiada złącze TS5 wymagany jest konektor E83201, natomiast dla złącza TS9 - konektor E83206.

DIPOL SMART CITY COMBO - z zasilaniem 5 - 24 V.

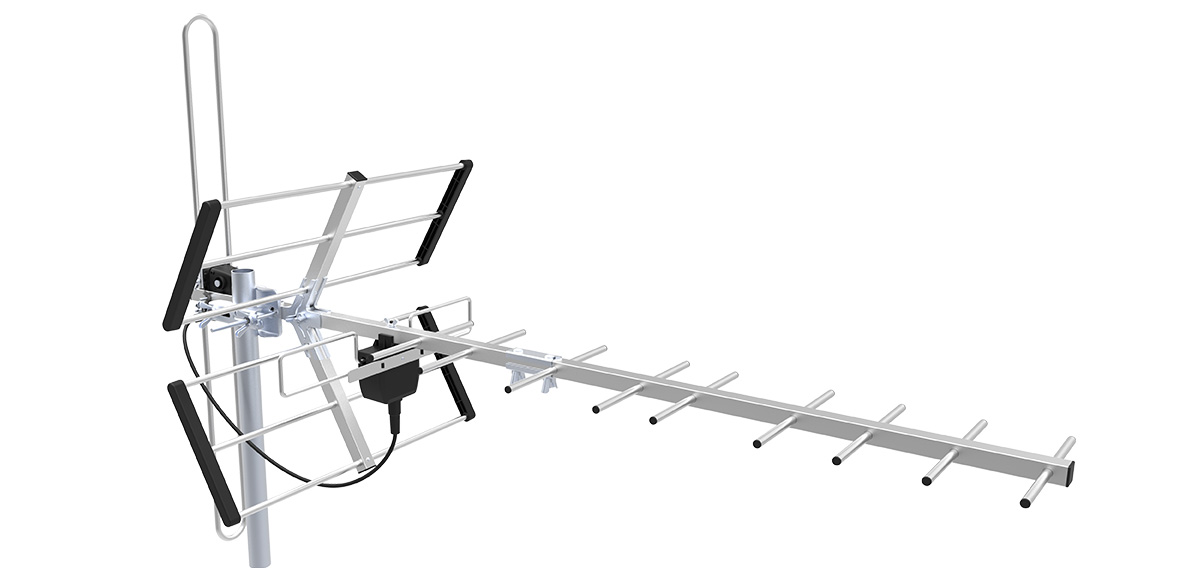

W ofercie firmy DIPOL dostępna jest antena DVB-T2 SMART CITY COMBO A2050, która została ulepszona pod kątem elektroniki wzmacniacza oraz układu dopasowania impedancyjnego, co pozwala na stabilniejszy odbiór sygnałów DVB-T2 w różnych warunkach terenowych. Zmodyfikowana płytka wzmacniacza zapewnia lepsze dopasowanie impedancji między anteną a kablem koncentrycznym, co skutkuje mniejszymi stratami sygnału, wyższym poziomem sygnału użytecznego i redukcją szumów. Niewątpliwą zaletą nowej konstrukcji anteny jest szeroki zakres napięcia zasilania DC 5…24 V w trybie aktywnym, dzięki czemu antena może być zasilana zarówno z tunera DVB-T2, jak i zewnętrznego zasilacza.

Antenę wyposażono w hermetyczną puszkę ze złączem typu F. W puszce tej umieszczono wzmacniacz antenowy z bajpasem, który umożliwia pracę anteny w dwóch trybach:

Grupowa aktywacja urządzeń sieciowych Hikvision oraz zmiana ich adresów IP za pomocą SADP.

SADP (ang. Search Active Device Protocol) to darmowe i proste w obsłudze oprogramowanie przeznaczone do wyszukiwania w sieci lokalnej kamer, rejestratorów oraz wideodomofonów IP marki Hikvision. Za jego pomocą można zmodyfikować ich podstawowe parametry sieciowe, aktywować urządzenia oraz zmienić lub przywrócić hasło. SADP jest szczególnie przydatne w przypadku budowy dużych systemów CCTV lub wideodomofonowych. Nowo zakupione urządzenia przed użyciem należy aktywować, nadając im hasła. Dodatkowo adresy IP tych urządzeń powtarzają się, więc po podłączeniu wszystkich naraz do sieci pojawi się konflikt adresów IP. O ile w przypadku kilku urządzeń można podłączać je pojedynczo i aktywować oraz zmienić adres IP przez przeglądarkę (jeśli urządzenie posiada wbudowany webserwer), o tyle w przypadku dużych np. 32 kamerowych systemów CCTV IP byłoby to bardzo uciążliwe i czasochłonne. Po podłączeniu wszystkich urządzeń, SADP uruchomiony w sieci lokalnej wykryje je jako nieaktywne. Zaznaczenie ich wszystkich, pozwala na szybką grupową aktywację urządzeń poprzez nadanie hasła administratora. W przypadku rejestratorów, dodatkowo należy podać hasło aktywacji kamer. Po zaakceptowaniu ukaże się okno potwierdzające aktywację urządzeń.

Po zakończeniu tej czynności można przystąpić do grupowej adresacji urządzeń. W tym celu należy zaznaczyć wszystkie urządzenia i uzupełnić parametry sieciowe, tak jak na poniższym obrazie. Urządzenia zostaną zaadresowane po kolei, zaczynając od adresu IP który został wpisany. Po wpisaniu hasła jakim kamery zostały aktywowane, ukaże się okno z informacjami o zmianach.

Optyczno-miedziana instalacja RTV/SAT z wykorzystaniem profesjonalnej linii urządzeń marki SIGNAL PROfessional. Rozwiązanie to stosować można w dużych obiektach, w których odległość między klatkami wynosi więcej niż kilkadziesiąt metrów. Kabel światłowodowy stanowi doskonałą izolację od przepięć. Oznacza to, że wszelkie wyindukowane w okolicy anten przepięcia zatrzymają się na zainstalowanym zaraz za nimi nadajniku optycznym – wszystkie pozostałe elementy instalacji są w 100% chronione. Signal PROfessional do transmisji całego pakietu sygnałów telewizyjnych wykorzystuje 1 włókno światłowodowe...>>>więcej
