Antena kwantowa z atomami rubidu.

Zespół naukowców z Wydziału Fizyki oraz Centrum Optycznych Technologii Kwantowych zbudował innowacyjny, w pełni optyczny odbiornik radiowy wykorzystujący zjawiska charakterystyczne dla tzw. atomów rydbergowskich – takich, w których co najmniej jeden elektron znajduje się na bardzo wysokim poziomie energetycznym. Urządzenie wyróżnia się wyjątkową czułością i wbudowanym mechanizmem samokalibracji, a jego działanie opiera się wyłącznie na zasilaniu światłem laserowym. Wyniki badań zostały zaprezentowane w renomowanym czasopiśmie Nature Communications.

W dzisiejszym świecie w każdej sekundzie wokół nas przesyłane są ogromne ilości danych cyfrowych. Znaczna ich część przekazywana jest drogą radiową, czyli za pośrednictwem fal elektromagnetycznych. Od wielu lat do przenoszenia informacji wykorzystuje się modulację amplitudy — zmieniając natężenie fal, raz wysyłając je silniejsze, a innym razem słabsze. W nowoczesnych systemach komunikacyjnych stosuje się również modulację fazy, polegającą na kontrolowanym przesunięciu drgań fali względem ustalonego rytmu. Zarówno nadajniki, jak i odbiorniki wyposażone są w niezwykle precyzyjne układy synchronizujące, które wyznaczają ten rytm – proces ten znany jest w terminologii technicznej jako detekcja superheterodynowa.

W rzeczywistych systemach komunikacji radiowej odbieranie sygnałów odbywa się za pomocą metalowych anten, które zbierają energię fal elektromagnetycznych i przekazują ją dalej do odbiornika. Przechwycona energia pozwala dokonać elektronicznego pomiaru zarówno amplitudy, jak i fazy tych fal. Obecnie realizuje się to dzięki tzw. mieszaniu częstotliwości. Sygnał elektryczny z anteny, który drga miliardy razy na sekundę (czyli w zakresie gigaherców), trafia do specjalnych układów zwanych mieszaczami. Ich zadaniem jest przekształcenie tego bardzo szybkiego sygnału w drgania o znacznie niższej częstotliwości — w zakresie megaherców — co umożliwia odczytanie zawartych w nim informacji o amplitudzie i fazie. Na tym etapie można też bez problemu odseparować niepożądane sygnały, których nie chcemy odbierać. Nowoczesna elektronika jest w stanie wykonywać miliony pomiarów napięcia w ciągu sekundy, co pozwala cyfrowo odtworzyć kształt fali i dalej analizować dane za pomocą zaawansowanych algorytmów przetwarzania sygnałów, ich amplitudę i fazę.

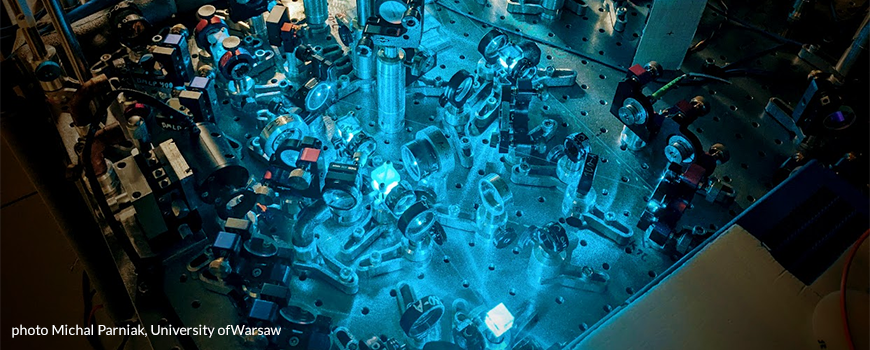

W próżniowej, szklanej komórce umieszczono niewielką ilość rubidu. Z tego metalu, pod wpływem odpowiednich warunków, uwalniają się pojedyncze atomy, które unoszą się wewnątrz bańki. Każdy atom rubidu posiada elektron o dość luźnym związaniu z jądrem, a naukowcy narzucili mu złożony, precyzyjnie kontrolowany „taniec” wokół rdzenia złożonego z pozostałych 36 elektronów. Rolę orkiestry w tym przedstawieniu pełnią trzy lasery, których częstotliwości zostały niezwykle dokładnie zestrojone z naturalnymi częstotliwościami drgań elektronów w rubidzie – zgodnie z zasadami mechaniki kwantowej. Badacze tak dobrali parametry laserów, aby część elektronów spędzała fragmenty cyklu na bardzo odległych orbitach – tzw. stanach rydbergowskich. W tych stanach elektrony są wyjątkowo podatne na działanie mikrofal, które zakrzywiają ich trajektorię. Szczególnie reagują na te fale radiowe, których rytm odpowiada „melodii” generowanej przez lasery. Elektrony wzbudzone do stanów rydbergowskich nie mogą pozostawać tam w nieskończoność – po pewnym czasie „opadają” na niższe poziomy energetyczne, podobnie jak satelita schodzący z orbity. Kiedy mikrofalowe drgania wpływają na ich ruch, elektrony spadają inną ścieżką i w tym procesie emitują promieniowanie podczerwone, różniące się od tego pochodzącego z laserów. Dzięki temu można je łatwo wykryć. Najistotniejsze jest jednak to, że faza fal mikrofalowych zostaje dokładnie odwzorowana w fazie emitowanego światła podczerwonego. Oznacza to, że jeśli mikrofale „uderzają” wcześniej w cyklu, to również elektrony szybciej opadają i wcześniej wysyłają swoje kwantowe impulsy światła.

Centralnym elementem przeprowadzonych eksperymentów jest komórka zawierająca pary rubidu – pozbawiona jakichkolwiek metalowych części, które mogłyby przewodzić prąd i zakłócać pole radiowe. Do przekształcenia fal radiowych w promieniowanie podczerwone wystarczą jedynie atomy rubidu, szczelna szklana obudowa oraz precyzyjnie zestrojone lasery. W dalszej perspektywie naukowcy przewidują miniaturyzację całego układu. Docelowo detektor mógłby przyjąć formę niewielkiego zgrubienia na światłowodzie, którym dostarczane byłyby wszystkie niezbędne wiązki laserowe, a także odbierane emitowane promieniowanie podczerwone. Taka konstrukcja pozwoliłaby na prowadzenie pomiarów i analiz nawet kilkadziesiąt metrów od obszaru, w którym występują fale radiowe. Dzięki temu możliwe stałoby się niezwykle subtelne i całkowicie nieinwazyjne monitorowanie pól elektromagnetycznych.

Zasilanie buforowe dla systemów mobilnych.

W pojazdach montowane są czasami dodatkowe systemy, takie jak: rejestrator mobilny, urządzenia sieciowe, routery LTE, moduły komunikacyjne, czy inne układy wymagające stałego zasilania. Aby zapewnić ich ciągłą pracę niezależnie od stanu zapłonu, firma ATTE opracowała uniwersalny moduł buforowy LVUPS-140-UN1-OF M18725, przeznaczony do współpracy z instalacjami samochodowymi o napięciu 12 V lub 24 V. Jego głównym zadaniem jest zapewnienie ciągłości zasilania urządzeń sieciowych – zarówno podczas jazdy, jak i w czasie postoju pojazdu. Dzięki temu system monitoringu pozostaje aktywny nawet po wyłączeniu silnika, bez ryzyka rozładowania głównego akumulatora samochodowego.

Układ automatycznie wykrywa stan pracy pojazdu (zapłon lub spoczynek) na podstawie napięcia zasilania. Podczas jazdy moduł ładuje akumulator buforowy, natomiast po zatrzymaniu pojazdu zasilanie urządzeń zostaje płynnie przełączone na ten dodatkowy akumulator. Taka automatyka eliminuje konieczność stosowania zewnętrznych sygnałów sterujących i upraszcza montaż w pojeździe. Moduł można zabudować w dowolnej obudowie i zintegrować z istniejącym układem elektrycznym pojazdu. Urządzenie dostosowuje się do napięcia zastosowanego akumulatora (12 V lub 24 V), zapewniając takie samo napięcie na wyjściu przetwornicy.

Maszty balastowe do montowania na płaskich powierzchniach.

Maszty balastowe to konstrukcje zaprojektowane do montażu anten, oświetlenia, sygnalizacji lub innych urządzeń na dachach oraz innych płaskich powierzchniach, bez konieczności ingerowania w strukturę podłoża. Ich stabilność zapewniana jest poprzez odpowiednio dobrany balast (najczęściej betonowe płyty obciążające), który zapobiega przewróceniu się masztu pod wpływem wiatru czy drgań. Maszty balastowe znajdują szerokie zastosowanie w instalacjach tymczasowych i stałych, szczególnie tam, gdzie brak jest możliwości trwałego zakotwienia masztu lub gdy wymagane jest zachowanie integralności pokrycia dachowego. W zależności od potrzeb dostępne są różne wysokości masztów, a masa balastu dobierana jest tak, aby spełnić wymagania bezpieczeństwa dla danej strefy wiatrowej. Wielkość ramek balastowych / balastu została tak dobrana, aby można je było wynieść na dach nawet przez mały właz dachowy.

Oferta firmy DIPOL została rozszerzona o 3 nowe modele masztów balastowych:

Cechy i zalety masztów balastowych:

Monitoring budynku z wykorzystaniem kamer ColorVu 3.0 z technologią Smart Hybrid Light.

Na poniższym schemacie przedstawiony został system monitoringu bloku w oparciu o rejestrator IP Hikvision oraz kamery hybrydowe ColorVu 3.0 należące do serii Easy IP 4.0+. Kamery Smart Hybrid Light z ColorVu łączą w sobie zalety kamer tradycyjnych oraz kamer z serii ColorVu. Kamery tradycyjne posiadają oświetlacz podczerwieni IR, który doświetlając scenę, umożliwia rejestrację obrazu w nocy, kosztem utraty szczegółów w postaci kolorów. Kamery ColorVu mogą rejestrować obraz kolorowy przez całą dobę, jednak wykorzystanie doświetlenia w postaci światła białego nie zawsze jest oczekiwane. Inteligentne kamery hybrydowe z technologią ColorVu wyposażone są w trzy tryby oświetlenia sceny: klasyczną podczerwień, białe światło LED oraz tryb inteligentny. W trybie inteligentnym kamera wyzwala światło białe po wykryciu sylwetki człowieka lub pojazdu, co zapewnia tym samym obraz kolorowy. Po opuszczeniu przez obiekt strefy detekcji, kamera przełącza się z powrotem do trybu IR. Światło LED oprócz oświetlenia sceny w celu zapewnienia obrazu kolorowego, pełni dodatkową funkcję w postaci odstraszania intruza. O tym w jakim trybie będzie pracowała kamera, decyduje użytkownik. Opisywany obiekt z zewnątrz został zabezpieczony 8 kamerami w obudowie kompaktowej DS-2CD2047G3-LIY K03206 o rozdzielczości 4 MPix, wyposażonymi w obiektyw o stałej ogniskowej 2,8 mm i kącie widzenia 111°. Wewnątrz obiektu zastosowano 4 kamery w obudowie kopułowej DS-2CD2147G3-LIS2UY K00921 o rozdzielczości 4 MPix, wyposażone w obiektyw o stałej ogniskowej 2,8 mm i kącie widzenia 111°. Kamery posiadają oświetlacz światła białego i IR o zasięgu do 30 m.

Zaproponowane rozmieszczenie kamer umożliwia dokładną identyfikację osób. Do zasilania kamer i podłączenia ich do rejestratora wykorzystany został 16-portowy switch PoE N29986. Kamery obsługują kodeki: H265+, H.265, H.264+, H.264. Przy zastosowaniu 2 dysków o pojemności po 4 TB każdy, np. M89305, kompresji H.265 i ustawieniu nagrywania ciągłego z odświeżaniem 25 kl./s dla wszystkich kamer, nagrania na dyskach twardych będą przechowywane przez 14 dni.

Jako urządzenie rejestrujące obraz wykorzystano nowoczesny rejestrator DS-7616NXI-K2 K22146, który obsługuje analitykę VCA (linię wirtualną, obszar wtargnięcia itp.), detekcję ruchu 2.0 i funkcję analizy twarzy. Dostęp do monitoringu z sieci zewnętrznej zapewnia router Mercusys AC12G N2933.

Naprawa uszkodzonego światłowodu DAC.

Kable światłowodowe DAC (Direct Access Cable) dzięki twardej powłoce zewnętrznej. mogą być układane bezpośrednio w ziemi - bez konieczności stosowania dodatkowych rur osłonowych. Taki kabel, chodź wytrzymały na zgniatanie, może ulec uszkodzeniu. Najczęściej do zerwania kabla dochodzi w skutek użycia koparki lub szpadla.

Naprawa polega na ściągnięciu niewielkiego zapasu kabla i ponownym połączeniu dwóch jego końców lub w przypadku braku możliwości ściągnięcia zapasu na wykonaniu tzw. "wstawki", czyli wstawieniu krótkiego odcinka takiego samego kabla między 2 końce kabla urwanego.

Miejsce lub miejsca (w przypadku "wstawki") połączeń zabezpieczyć należy mufą naprawczą L56040 lub L56060. Ta pierwsza sprawdzi się w sytuacji, gdy kabel ma maksymalnie 4 włókna, ta druga pozwoli zabezpieczyć do 12 spawów.

Jaka sieć do biura?

Nowoczesna infrastruktura komputerowa umożliwiająca transmisję danych z prędkością do 10 gigabitów na sekundę. Tak wysoka przepustowość znajduje zastosowanie przede wszystkim w średnich i dużych przedsiębiorstwach, centrach danych oraz w laboratoriach badawczych, gdzie kluczowa jest szybka wymiana dużych ilości informacji. Sieci tego typu doskonale sprawdzają się w zastosowaniach wymagających dużej mocy obliczeniowej i przepustowości, takich jak przetwarzanie w chmurze, transmisja wideo w wysokiej rozdzielczości czy transfer danych naukowych.

W takiej sieci szkieletowej zastosowano światłowody jako główne medium transmisyjne, co gwarantuje niskie opóźnienia i wysoką stabilność połączeń. Urządzenia aktywne w tej sieci obsługują moduły SFP+ (Small Form-factor Pluggable Plus), przystosowane do pracy z prędkością 10 Gb/s. W wielu przypadkach sloty SFP+ umożliwiają również podłączenie modułów SFP 1 Gb/s (np. w switch TP-Link), co zapewnia elastyczność konfiguracji.

Poniżej przedstawiono schemat rozbudowanej sieci komputerowej i Wi-Fi opartej na szkielecie 10 Gb/s, z zastosowaniem głównego przełącznika SFP+ N30121. Należy pamiętać, że kolejne przełączniki powinny być podłączane bezpośrednio do switcha głównego. Taka architektura sieci ułatwia zarządzanie, umożliwia prostszą konfigurację funkcji – takich jak wirtualne sieci (VLAN) – oraz gwarantuje wysoką wydajność i niezawodność działania.

Jaki typ UPS wybrać? Dobór odpowiedniego zasilacza awaryjnego UPS (Uninterruptible Power Supply) zależy od rodzaju sprzętu, który chcemy chronić, oraz od tego, jak ważna jest dla nas ciągłość zasilania. Na rynku dostępne są trzy podstawowe typy urządzeń: UPS offline (standby), UPS line-interactive oraz UPS online (z podwójną konwersją). Każdy z nich działa w nieco inny sposób i sprawdzi się w odmiennych zastosowaniach...>>>więcej
