Informator TV-SAT, CCTV, WLAN

Nr 25/2010 (21.06.2010)
Przerwa Wakacyjna

Jak co roku zawieszamy wydawanie Informatora w okresie wakacyjnym.
Następny numer ukaże się 23 sierpnia br.

Wszystkim czytelnikom i klientom życzymy udanych wakacji.

Trzecia rewolucja w świecie komputerów - „koreański Eden”.

W Korei Południowej powstaje miasto New Songdo City. W założeniu ma być ono światowym modelem ośrodka z najbardziej innowacyjną infrastrukturą, szkolnictwem, budynkami, komunikacją, usługami.
Na czym polegać ma innowacyjność i czym w praktyce będzie cechować się życie w takim mieście? Wyobraźmy sobie mieszkańca, który co rano wstaje do pracy. Komputer domowy zbiera informację o potrzebnych zakupach i składa zamówienia w wybranych sklepach. Jednocześnie system planuje użytkownikowi trasę dotarcia do firmy, biorąc pod uwagę warunki drogowe oraz przewidując ich zmiany - ponieważ analizuje potrzeby komunikacyjne wszystkich mieszkańców miasta.
Po wyjściu z mieszkania system automatycznie dostosowuje zużycie energii w pomieszczeniach do absolutnego minimum. Komputer w mieszkaniu współpracować ma z komputerem meteorologicznym oraz innymi systemami klimatyzacji lub ogrzewania.
Przed wejściem do innych budynków wizyjne systemy bezpieczeństwa rozpoznają mieszkańca, a po autoryzacji zezwalają na wejście i kierują go do odpowiedniej windy. System zarządzania budynkiem na bieżąco monitoruje lokalizację pracowników dostosowując warunki w pomieszczeniach do optymalnych.
Wchodząc do sklepów spożywczych mieszkanie będzie mógł odebrać przygotowane zakupy, a należność za nie zostanie automatycznie naliczona w systemie bankowym. W innych punktach usług, np. sklepach odzieżowych, systemy telemetryczne skanować będą klienta, dzięki czemu sugerowane będą mu odpowiednie rozmiary ubrań lub obuwia.
Jest to jedynie mały przykład ogromnych możliwości, jakie dawać będzie budowana metropolia.
Tak głębokie skomputeryzowanie z jednej strony kusić może uproszczeniem życia, z drugiej strony niesie zagrożenie nadmiernej inwigilacji. Jedno jest pewne: w koreańsko-amerykańskim mieście - projekcie New Songdo City chce zamieszkać o wiele więcej osób niż będzie to możliwe. Oznacza to, że zainteresowanie nowoczesnymi rozwiązaniami stylu życia jest ogromne. Budowa miasta zakończona ma być w 2014 roku.
Komputerowa wizualizacja miasta New Songdo
Ubiquitous computing.
Na początku „ery komputerów” jeden procesor przypadał na wielu użytkowników. Kolejnym etapem była era komputerów osobistych: jedna osoba - jeden PC. Obecnie wchodzimy w czasy, gdy na jednego człowieka przypadać będzie wiele komputerów, a spora cześć z nich zawarta jest w urządzeniach powszechnego użytku.
New Songdo City to realizacja wielkiego przełomu, który przewidziany został ponad 25 lat temu.
Mowa o przetwarzaniu rozproszonym (ang. ubiquitous computing). Jest to teoria stworzona i opublikowana pod koniec lat 80 przez pracownika centrum badań i rozwoju firmy Xerox - Marka Weisera. Komputery odmienią świat wówczas, gdy stworzone i rozwinięte zostaną narzędzia bezpośredniej komunikacji między nimi oraz stworzony zostanie odpowiednio wysoki poziom porozumiewania się człowieka z siecią urządzeń.
Dotychczas obserwowaliśmy rozwój podstawowych technik będących fundamentem do takiego kroku - Internet, standardy wymiany danych, protokoły komunikacyjne, sieci bezprzewodowe.
Twórca teorii sprecyzował makrodefinicje trzech grup interfejsów używanych w ubiquitous system: karty, pady oraz tablice (ang. tabs, pads, boards). Wraz z grupą współpracowników stworzył nawet prototypy tych urządzeń, za których praktyczne aplikacje w dniu dzisiejszym możemy uważać komórki z ekranami dotykowymi, touchscreeny lub palmtopy.

Wraz z rozwojem technologii system jest rozbudowywany. Ciekawym pomysłem jest tzw. Smartdust - sensory lub roboty o rozmiarach rzędu mikrometrów, które zebrane dane (temperatura, natężenie światła, poziom hałasu, itp.) mogą przekazywać do dalszej analizy. Wraz z rozwojem technologi OLED pojawiła się koncepcja stworzenia "Inteligentnej skóry" - komputera, który wyglądem w żaden sposób nie będzie przypominał znanych nam urządzeń - będzie "wmontowany" w nasze ubrania, zasłony w domu, czy tapicerkę w samochodzie.
Ze względu na ilość urządzeń pracujących w sieci Internet konieczne będzie wygospodarowanie nowych adresów IP. W tym celu trwają prace nad nowym standartem IP v6.
Kluczowymi technologiami umożliwiającymi wdrożenia systemów ubiquitous są RFID i GPS. Pierwsza z nich stanie się właściwie podstawową formą komunikacji pomiędzy urządzaniami, druga umożliwia lokalizowanie poszczególnych urządzeń w przestrzeni.

Konkurs "Ciekawie o antenach".

Zapraszamy do udziału w konkursie "Ciekawie o antenach".
Prace na tegoroczny konkurs - już IX z kolei - będzie można nadsyłać do 30 września. Rozstrzygniecie konkursu oraz prace laureatów przedstawimy 4 października w Informatorze TV-SAT, CCTV, WLAN.
Prace oceni krakowski fotograf p. Paweł Zechenter.
Główną nagrodą jest tuner DVB-S/T Ferguson Ariva HD combo A99381.
Poniżej prezentujemy pierwsze prace nadesłane na konkurs.
Ciekawie o antenach - IX konkurs wakacyjny DIPOL-a 2010
Ciekawie o antenach - IX konkurs wakacyjny DIPOL-a 2010
Ciekawie o antenach - IX konkurs wakacyjny DIPOL-a 2010
Doskonale ustawiona
Mirosław Grażewicz
Arabski krajobraz
Dionizy Rymanowski
Wielka krata
Łukasz Wąs
Zgodnie z informacją podaną w numerze 22 Informatora, Pana Mirosława Grażewicza, który jako dziesiąty nadesłał swoją pracę na tegoroczny konkurs, nagradzamy "Kameleonowym kubkiem".

SMATV na nowoczesnym osiedlu mieszkalnym.

Dzięki instalacjom multiswitchowym można zapewnić możliwość wyboru dowolnego programu naziemnego i satelitarnego przy niewielkich nakładach inwestycyjnych i zachować estetykę osiedla uwalniając dachy i fasady od lasu anten.

Jeden z developerów, przekonany do zbiorczej dystrybucji sygnału satelitarnego, postanowił uwzględnić ją przy budowie nowego, krakowskiego osiedla. Postawił na sprawdzony, profesjonalny system multiswitchowy TERRA serii MSV.
W tym konkretnym przypadku osiedle liczyć ma 4 budynki. Dla każdego przewidziana została osobna instalacja antenowa. Liczba gniazd dla poszczególnych budynków wynieść ma 15 - dla budynku nr 1 oraz 112 - dla budynków nr 2, 3 oraz 4.
W przypadku pierwszego bloku, ze względu na niewielką liczbę gniazd, zdecydowano się na topologię gwiazdy i umieszczenie jednego multiswitcha MSR-916 R70816 na poddaszu. W pozostałych, ze względu na większą liczbę klatek oraz samych mieszkań, zdecydowano się na system MSV TERRA ze zdalną dystrybucją zasilania. W każdej klatce wykorzystany zostanie jeden wzmacniacz SA-901 R70901, 4 multiswitche MSV-908 R70808 oraz zestaw odgałęźników SS o różnym stopniu tłumienia sygnału.
Konwerter satelitarny QUATRO Inverto Red Extended 0,3dBAntena telewizyjna UHF Dipol 44/21-69 Tri DigitAntena satelitarna stalowa 100 cm offset ocynkowana malowanaPrzewód koncentryczny 75 Om TRISET-113 1,13/4,8/6,8 [1m]Rozgałęźnik TV/SAT SSQ-908 9-we, 36-wy TerraWzmacniacz SA-901 Terra do multiswitchy 9-wejściowychOdgałęźnik TV/SAT SS-920 9-we, 18-wy TerraMultiswitch MSV-908 TERRA 9-wejściowy, 8-wyjściowy z aktywną naziemną - bez zasilaczaOdgałęźnik TV/SAT SS-915 9-we, 18-wy Terra 15dBMultiswitch MSV-908 TERRA 9-wejściowy, 8-wyjściowy z aktywną naziemną - bez zasilaczaOdgałęźnik TV/SAT SS-910 9-we, 18-wy Terra 10dBMultiswitch MSV-908 TERRA 9-wejściowy, 8-wyjściowy z aktywną naziemną - bez zasilaczaMultiswitch MSV-908 TERRA 9-wejściowy, 8-wyjściowy z aktywną naziemną - bez zasilacza
Schemat instalacji w jednym z bloków.
Sygnał RTV/SAT dostępny ma być w 112 gniazdach.
Przy dobraniu odpowiedniego sprzętu niezwykle pomocny okazał się ponownie program SatNet umożliwiający symulację instalacji i wyliczenie poziomu sygnału torów telewizji naziemnej oraz satelitarnej na każdym z gniazd.
Projekt dla budynków nr 2, 3 oraz 4
Decyzja o dystrybucji sygnału RTV/SAT podjęta na etapie projektowania osiedla lub nawet jego budowy jest kluczową ze względu na możliwość dostosowania szachtów kablowych do wymagań takiej instalacji.
Program na licencji freeware można pobrać z ftp firmy DIPOL
Opis programu SatNet

Monitoring osiedla mieszkaniowego.

W centrum miasta Kilbeggan w Irlandii zdecydowano się na monitoring kompleksu mieszkaniowego (62 apartamenty, 7 domów jednorodzinnych, 2 pawilony handlowe) oraz przynależącego do nich parkingu.
Zrealizowany projekt składa się z 6 zewnętrznych kamer kopułkowych ACTi ACM-7411 K1313 zamontowanych na latarniach, które 24 godziny na dobę rejestrują wszystkie zdarzenia na terenie osiedla.
Powodem wyboru ACTi ACM-7411 K1313 było to, że kamery spełniały wymagania techniczne: megapikselowa rozdzielczość, wandaloodporność oraz obudowa w standardzie IP66 - powalająca na pracę w każdych warunkach pogodowych, przy stosunkowo atrakcyjnej cenie.
Kamera kopułowa 1,3 Mpix ACTi ACM-7411Kamera kopułowa 1,3 Mpix ACTi ACM-7411Kamera kopułowa 1,3 Mpix ACTi ACM-7411Kamera kopułowa 1,3 Mpix ACTi ACM-7411
Zamontowana na latarni
kamera ACM-7411 K1313
Schemat instalacji
Kamery zostały wpięte w sieć bezprzewodową, która umożliwia podgląd obrazu na komputerze PC, czy też iPhonie. Przepustowość 54 Mbps umożliwia swobodną komunikację 6 kamer z Acces Pointem, zajmowane pasmo jednego strumienia wideo w rozdzielczości megapikselowej MPEG4 wynosi około 3-4 Mbps.

Modernizacja monitoringu szkolnego.

Wakacje to najlepszy moment na modernizację monitoringu zainstalowanego w szkołach. Coraz częściej na terenie szkół dochodzi do groźnych pobić i przestępstw związanych z rozprowadzaniem środków odurzających. Właśnie dlatego niezbędne jest zaopatrzenie szkół w najnowocześniejsze urządzenia.

Na wymianę urządzeń w okresie letnim zdecydowała się jedna ze szkół średnich w Wadowicach. Monitoring w szkole wykonany był 5 lat temu i wszystkie wykorzystane w nim kamery posiadały przetwornik 1/3'' SONY CCD 420 TVL.
Po przetestowaniu kilku kamer wandaloodpornych postanowiono zainstalować kamery V-CAM 515 + IR M10752 z przetwornikiem 1/3 Super HAD CCD II 540 TVL firmy Sony.
Na zewnątrz budynku wymieniono kamery znajdujące się w wodoszczelnych obudowach. Zastosowano kamery firmy Sunell SN-468C/W M11206 z filtrem podczerwieni odsuwanym mechanicznie wraz z obiektywem firmy TOKINA M2311.
Całość została podłączona do rozgałęźnika M17044, z którego sygnał doprowadzony został bezpośrednio do rejestratora firmy HikVision M76080 oraz wideo konwerter L2802.
Kamera kolorowa dzień/noc bez obiektywu SN-468C/W z filtrem podczerwieni odsuwanym mechanicznieKamera kolorowa V-CAM 540 + IR (4 - 9 mm) w obudowie wandaloodpornejMonitor profesjonalny CCTV SAMSUNG SMT-1922P 19' Aktywny rozgałęźnik sygnału video  RV-8/16 8 wejść 16 wyjśćWideo konwerter ULTIMODE V-028D wielomodowy - WDM, 8xwideo, 1xdaneMonitor profesjonalny CCTV SAMSUNG SMT-1922P 19' Dzielnik obrazu QC-908R kolorowy na 8 kamerWideo konwerter ULTIMODE V-028D wielomodowy - WDM, 8xwideo, 1xdaneCyfrowy rejestrator 8-kanałowy HIKVISION/ULTIMAX DS-8108HDI-S H.264
Schemat połączenia szkoły z miejską komendą policji
Sygnał przesyłany jest za pomocą wydzierżawionego włókna światłowodowego bezpośrednio do komendy policji, odległej o około 2 kilometry od szkoły, gdzie obraz z kamer nadzorowany jest przez 24 godziny na dobę.

Bezpieczne mieszkanie - spokojne wakacje.

Jedna z firm instalatorskich otrzymała w tym roku wiele zleceń na montaż prostych i niskobudżetowych systemów monitoringu w mieszkaniach.
Ich obecność jest wg statystyk najbardziej skutecznym elektronicznym sposobem na odstraszenia intruzów.
Zainstalowana kamera kolorowa SN-VP3050
M11254G
Zdobyte doświadczenie pozwoliło na dobranie optymalnego zestawu urządzeń. Do rejestracji i podglądu obrazu instalator wykorzystał rejestrator Ultimax 204 M72040. Niewielki rozmiar pozwala na dyskretne umieszczenie urządzenia w niewielkim mieszkaniu w bloku. Urządzenie pracuje cicho i jest energooszczędne. Rejestrator posiada 4 kanały wideo, które pozwalają na nagrywanie materiału z rozdzielczością 4CIF. Maksymalna pojemność dysku 2 TB w połączeniu z możliwością ustawienia obszarów detekcji ruchu i harmonogramu nagrywania (np. tylko w porach wieczornych i w nocy) pozwala na przechowywanie nagrań z ponad miesiąca.
Instalator wybrał kamery kolorowe SN-VP3050 M11254 lub M11254G z reflektorem IR w obudowie wandaloodpornej.
Do zastosowań wewnętrznych wykorzystano kamery sufitowe kolorowe CAM 082 M10728 lub CAM - 422 M10729.
Zasilanie najczęściej prowadzone było wraz z sygnałem wideo przewodem CCTV CAMSET 50 M6050.
Zasilacz impulsowy 12V/10A DRA120-12FPA M1835 zamontowano w szafie z bezpiecznikami.
Kamera sufitowa kolorowa CAM 082Kamera kolorowa sufitowa CAM - 422Kamera kolorowa SN-VP3050 + IR z reflektorem IR w obudowie wandaloodpornejKamera kolorowa SN-VP3050 GRAFIT + IR z reflektorem IR w obudowie wandaloodpornejZasilacz impulsowy 12V/10A DRA120-12FPACyfrowy rejestrator 4-kanałowy ULTIMAX-204 H.264
Schemat instalacji z wykorzystanymi urządzeniami
Instalacje tego typu cieszą się coraz większą popularnością. Właściciele mieszkania, po podłączeniu rejestratora do internetu, mogą mieć stały podgląd na obraz z rejestratora przez przeglądarkę Internet Explorer, program klienta sieciowego iVMS4000 lub na PDA przez aplikację iVMS4500. System skutecznie chroni mienie, podczas gdy rodzina może spokojnie korzystać z czasu odpoczynku i wakacji.

Transmisja danych poprzez sieć 3G - monitoring budowy.

Place budowy są coraz częściej monitorowane ze względu na: zabezpieczenie mienia, rejestrację procesu budowy, nadzór nad organizacją pracy.
Często, wraz ze zmianami na placu budowy, wymagana jest zmiana położenia kamer, a po skończeniu prac, przeniesienie systemu monitoringu na następną inwestycję.
Dużym problemem jest brak dostępu do Internetu w odległych od miast lokalizacjach (lasy, góry).
Rozwiązaniem takiego problemu jest zastosowanie monitoringu z wykorzystaniem kamer IP i bezprzewodowej transmisji do budowy sieci lokalnej. Podgląd poprzez Internet odbywa się za pośrednictwem RouterBoard'a 411U N24114 wyposażonego w złącze USB umożliwiające podpięcie modemu 3G, GSM, który łączy się z Internetem poprzez sieć telefonii komórkowej.
Urządzenia zalecane do wykonania monitoringu placu budowy:
  • Płyta główna RouterBoard 411U N24114,
  • Kamera zewnętrzna IP 1,3 Mpix ACTi ACM-1231 K1511,
  • Bezprzewodowy punkt dostępowy ULTIAIR 419KC N2300,
  • Bezprzewodowy punkt dostępowy ULTIAIR 319KC N2310,
  • Komputer klasy PC z zainstalowanym systemem ULTISYSTEM,
  • Switch TP-Link TL-SF1005D 5 portów N29915.
Bezprzewodowy punkt dostępowy ULTIAIR 419KCSwitch TP-Link TL-SF1005D 5 portówPłyta główna RouterBoard 411U licencja 4Kamera zewnętrzna IP 1,3 Mpix ACTi ACM-1231Bezprzewodowy punkt dostępowy ULTIAIR 319KC
Schemat monitoringu placu budowy z dostępem do Internetu poprzez sieć komórkową

Domowa sieć komputerowa w 5 minut - router TP-Link TD-W8901G.


Domowa sieć komputerowa w 5 minut - router TP-Link TD-W8901G
Pisaliśmy w Informatorze:

Tuner PVR w instalacji antenowej. Tuner PVR wymaga doprowadzenia dwóch sygnałów satelitarnych. Aby sygnał programów odbieranych przez tuner był dostępny na innych telewizorach, należy podłączyć modulator do gniazda Euro tunera. Modulator należy połączyć następnie z rozgałęźnikiem R60102.
Do instalacji można użyć gniazd antenowych R694140, R694100...

Program iVMS4500 - mobilna kontrola monitoringu. Coraz częściej możliwość nadzoru instalacji CCTV za pomocą urządzeń mobilnych staje się wymaganiem inwestora.
Firma Hikvision, oprócz oprogramowania dedykowanego do pracy z zaawansowanym systemem monitoringu, udostępnia swoim klientom program iVMS4500 - uproszczoną wersję iVMS4000....
Punkt dostępowy TP-Link TL-WR340G z wbudowanym routerem oraz 4 portowym switchemCyfrowy rejestrator 4-kanałowy ULTIMAX-104 H.264Kamera dzień/noc IP 2.0 Mpix ULTICAM DS-852MF-E
Przykładowy schemat instalacji wykorzystującej iVMS4500
Nowa generacja reflektorów - Redbeam. Kierunkowe reflektory podczerwieni stosowane w instalacjach CCTV słabo sprawdzają się w przypadku konieczności zastosowania obiektywów szerokokątnych. Rozwiązaniem tego problemu jest stosowanie reflektorów sufitowych (dookolnych).
Reflektory dookolne Redbeam świetnie się nadają do monitoringu zarówno małych, jak i dużych pomieszczeń. Natężenie oświetlenia zmienia się automatycznie i jest dostosowane do warunków oświetleniowych otoczenia. W zupełnych ciemnościach reflektory świecą pełna mocą...
Reflektor IR Redbeam  IRD60 o kącie 180 st.
Reflektor IR Redbeam  IRD120 o kącie 180 st.
IRD60 60 m2
M1642

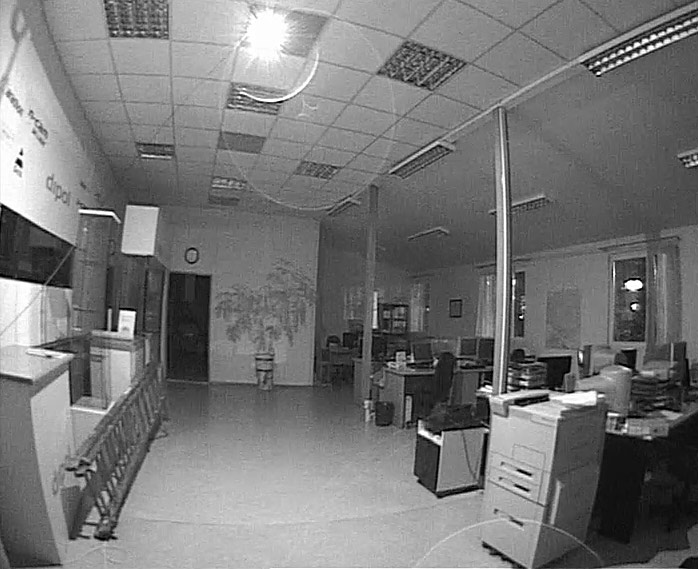

Biuro o powierzchni 60 m2 oświetlone
w całkowitej ciemności reflektorem
IRD120 M1643
IRD60 120 m2
M1643
